Funktionen im Überblick

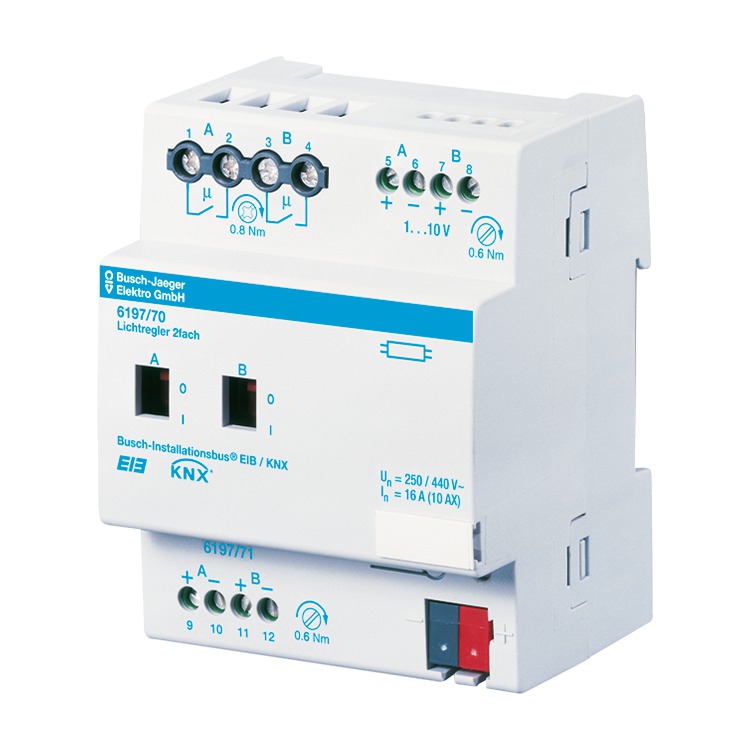

• 2-fach Schalt-Dimmaktor zum Dimmen von 2 EVG-Gruppen mit 1 - 10 V Schnittstelle.

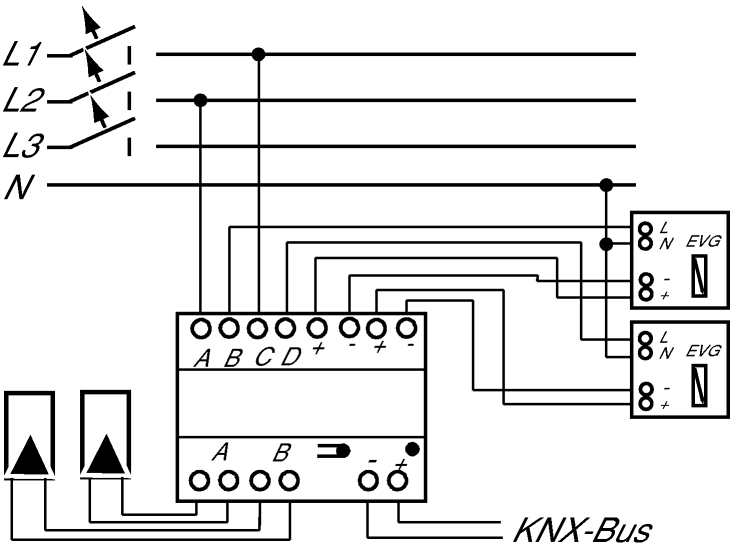

• In Verbindung mit dem Lichtfühler 6197/71 auch als Konstantlichtregler parametriebar (bis 2-fach, mit 2 Lichtfühlern).

• Bedienelemente: Manuelle Betätigungsmöglichkeit für EIN/AUS über Schiebeschalter
• Anzeigeelemente: Statusanzeige der Ausgänge über Position der Schiebeschalter

• Nennspannung: 230 V
• Sekundär: 440 V
• Nennfrequenz: 50 Hz / 60 Hz

• Ausgänge: 2 Schließer, potenzialfrei
• Lastart: AC1
  • Nennstrom: 16 A, cos φ0,8
• Lastart: AC3
  • Nennstrom: 8 A, cos φ0,6

• Steuer-/Signalausgänge: 2 elektronischer Ausgang, 0-10 V
• Nennstromwert: 100 mA
• max. Länge Steuer-Signalausgänge: 100 m

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 72 mm x 64 mm
• Teilungseinheit: 4
• Teilungseinheiten: 4

• Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog.
• 1 TE ≙ 18 mm.
