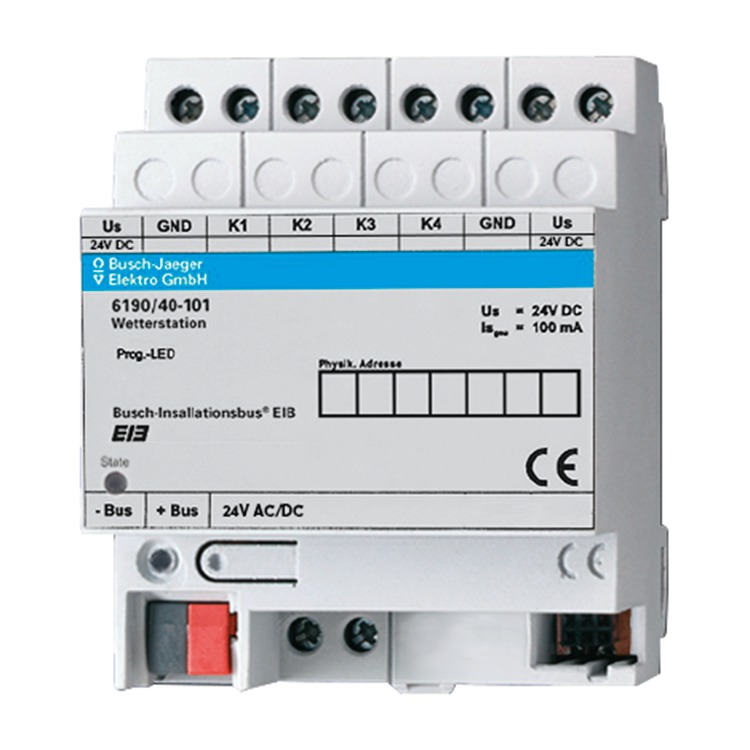

Funktionen im Überblick

• Sensor zum Anschluss von Meßwertgebern 6190/41-6190/45 (Voreinstellung) oder 4 analogen Meßwertaufnehmern 0-1 V, 0-5 V, 0-10 V (Impedanz 18 kOhm) oder 0-20 mA, 4-20 mA (Impedanz 100 Ohm).
• 2 Ausgänge 24 V-, max. 100 mA, (ges. beide Ausgänge) für Meßwertgeber
• Externe Spannungsversorgung 24 V AC/ Heiztrafo (6190/49-101) wird benötigt.
• Der Busanschluss erfolgt über die beiliegende Busklemme.

• Nennspannung: 24 V~, +15 % / -15 %
• Sekundär: 24 V

• Ausgänge: 2
• Nennstrom: 100 mA

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 72 mm x 58 mm
• Teilungseinheit: 4
• Teilungseinheiten: 4
• Einbautiefe: 68 mm

• Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog.
• 1 TE ≙ 18 mm.
