Funktionen im Überblick

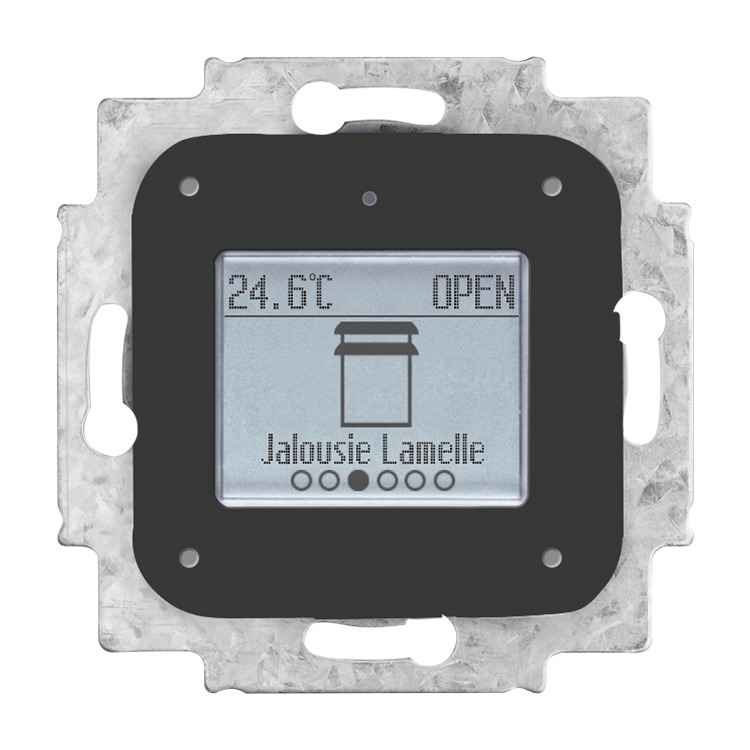

• Bedienelement mit maximal 6 Bedienfunktionen und einer RTR-Nebenstelle.
• Primärfunktion zum Aufruf der Hauptfunktion.
• Statusleiste zur Darstellung/Anzeige von Bedien- oder RTR-Funktion.

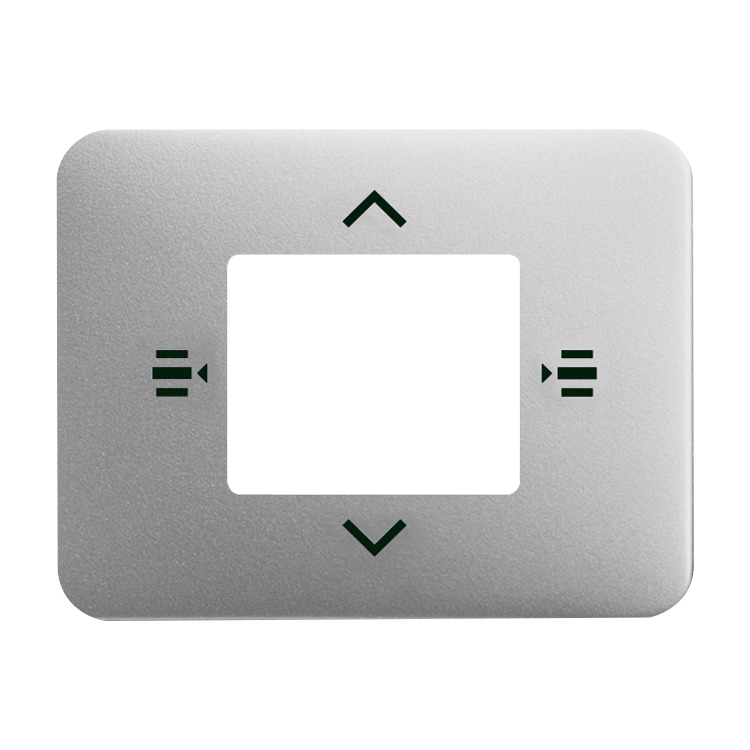

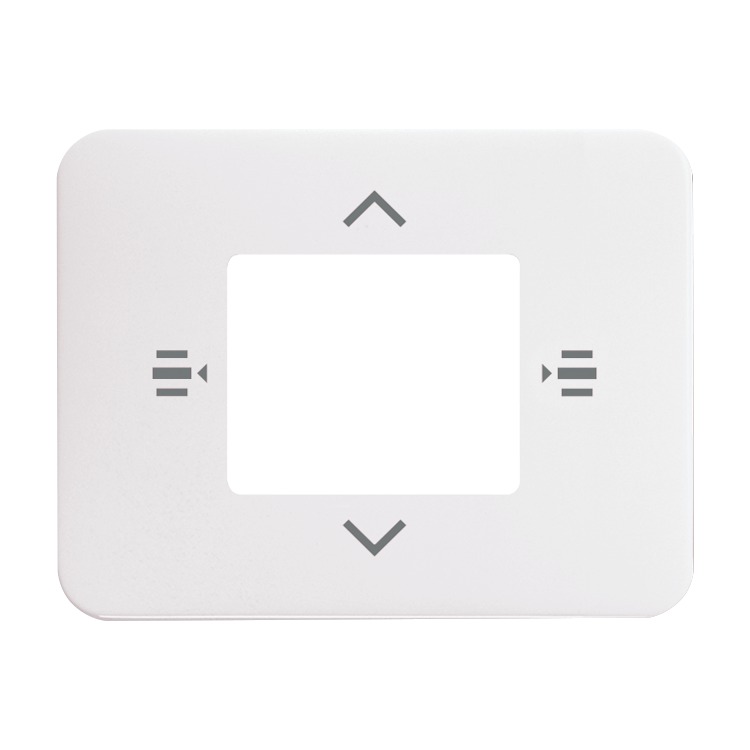

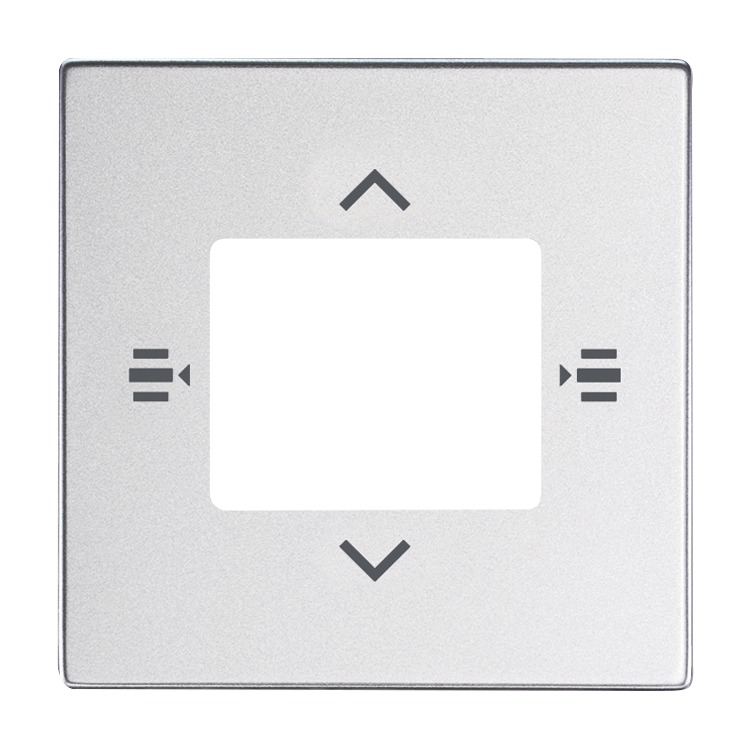

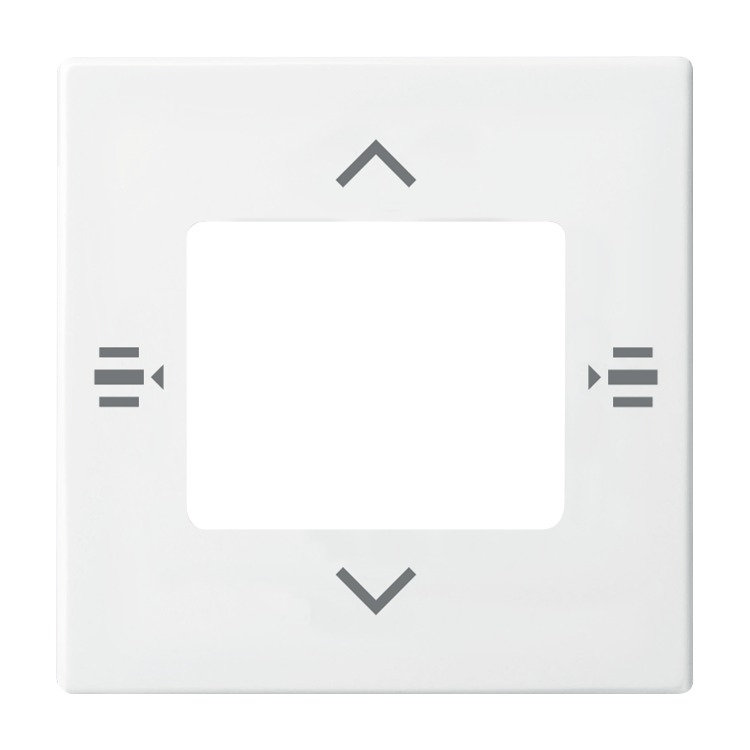

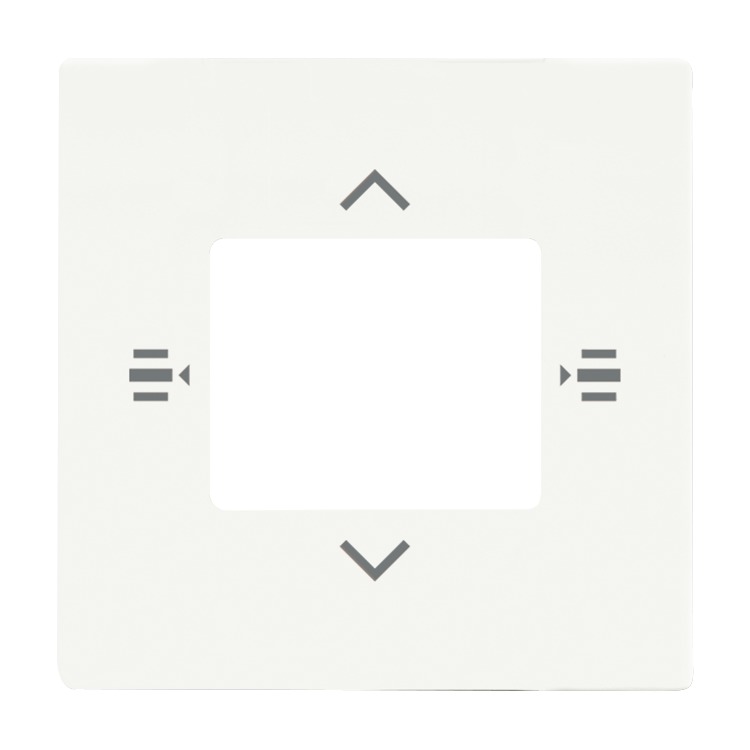

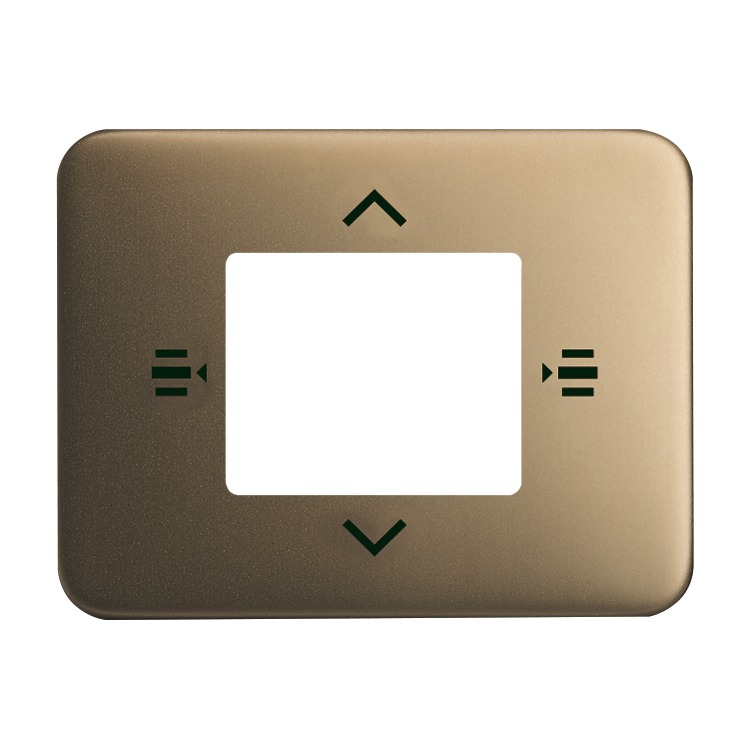

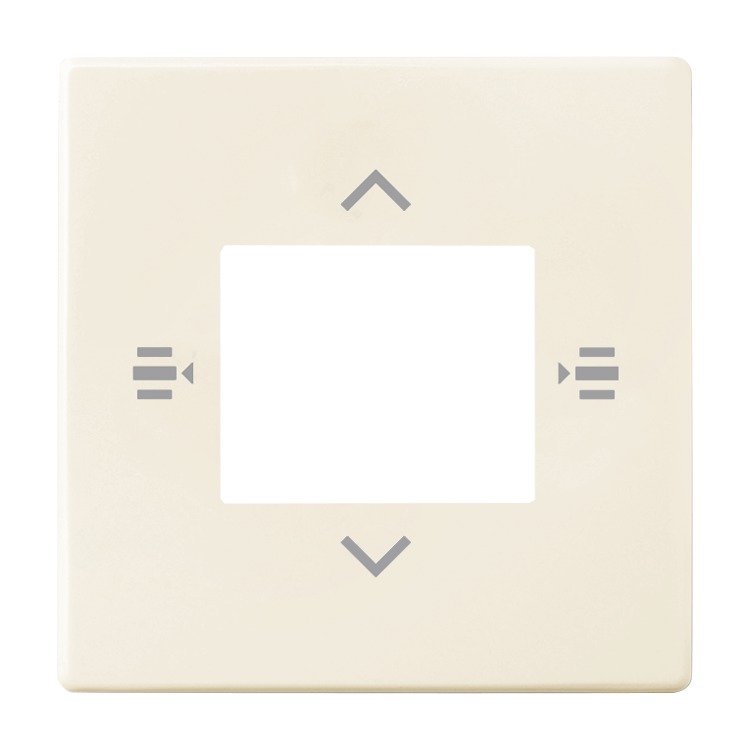

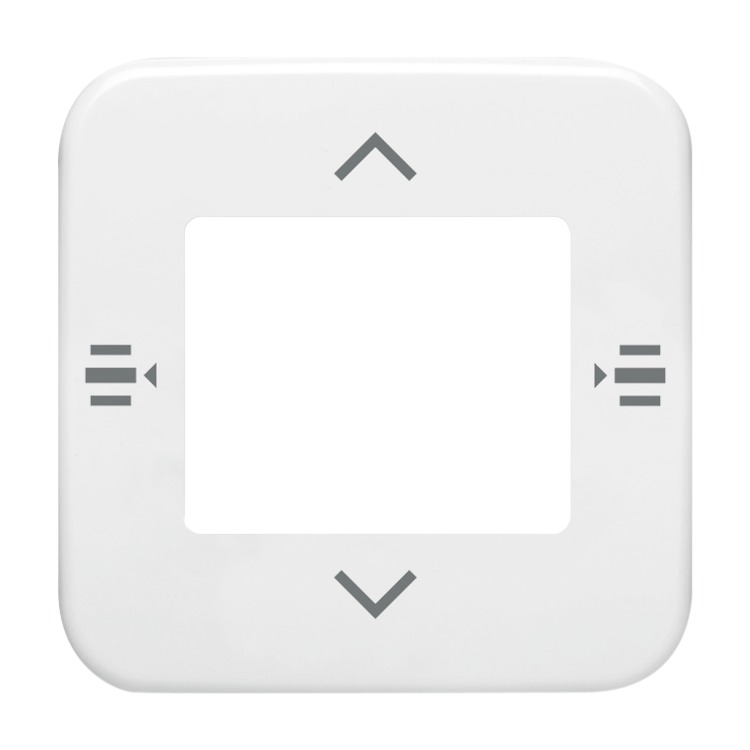

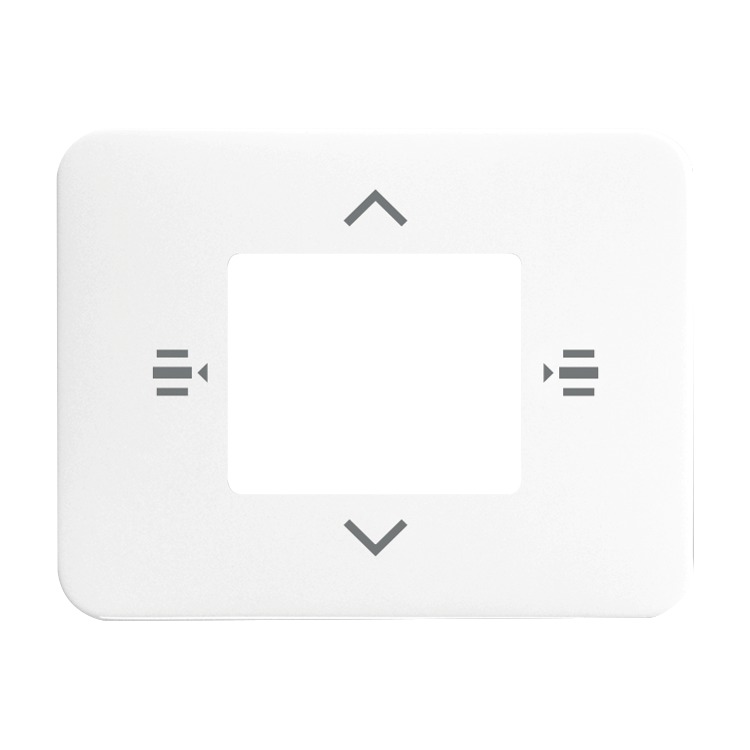

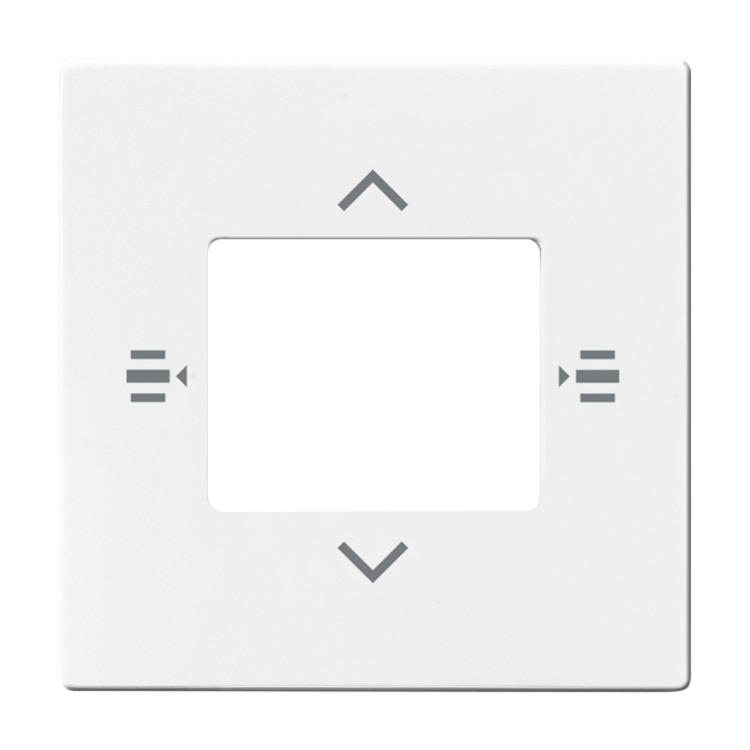

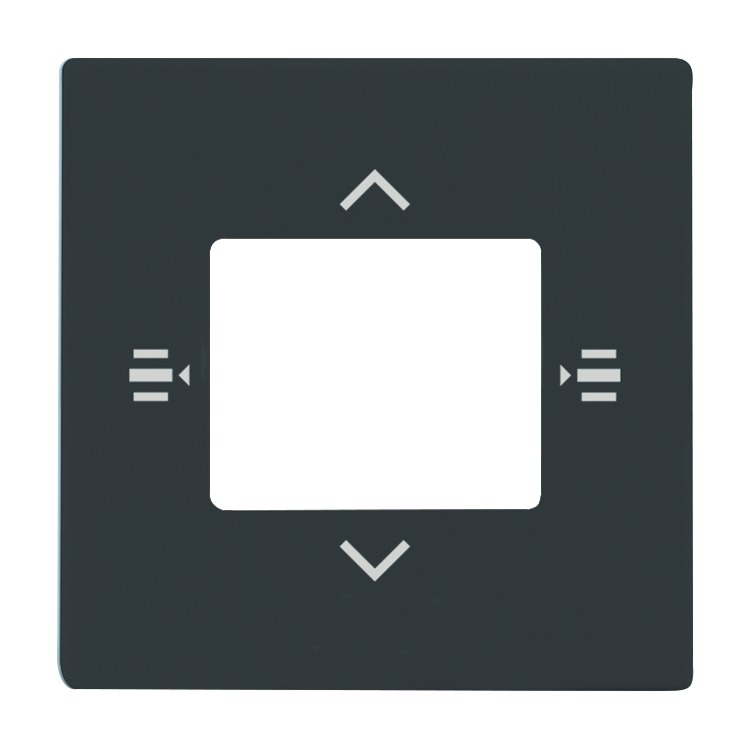

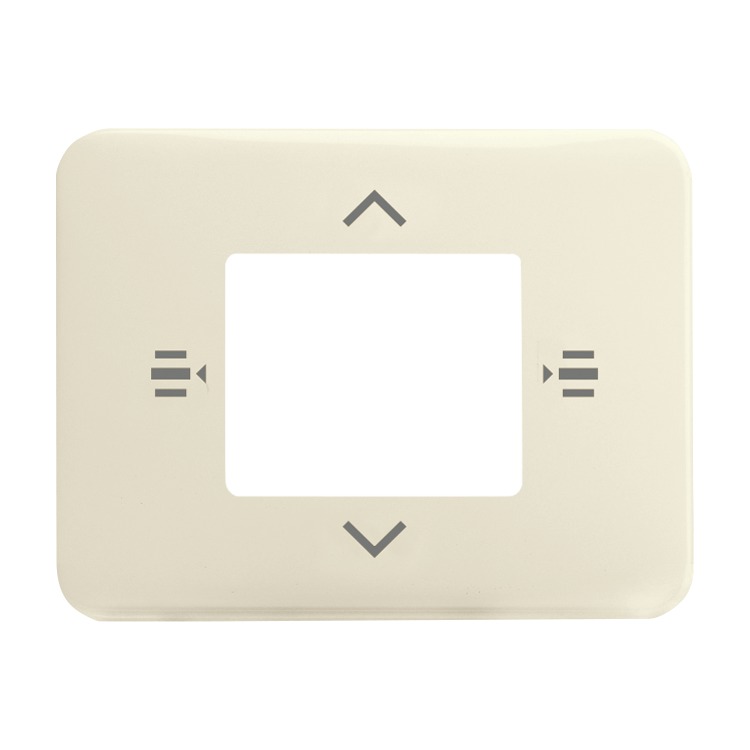

• Bedienung erfolgt über Zentralscheibe 6108/61-xxx.
• Mit integriertem Temperaturfühler.
• Mit Temperaturanzeige IST-Wert
• Mit Temperaturanzeige SOLL-Wert.
• Universaleingang mit: - max 5 Binäreingängen - 4 Binäreingänge und 1 Analogeingang zur Ansteuerung von Sensoren mit externer Spannungsversorgung 1-10V/0-10V - 2 Binäreingänge und 1 Analogeingang zur Ansteuerung von Sensoren mit externer Spannungsversorgung 1-10V/0-10V und einen externen Temperaturfühler PT1000 / 6226T / DP4-T-1.
• Der Busanschluss erfolgt über die beiliegende Busklemme.

• Bedienelemente: Tastkontakte
• Anzeigeelemente: Anzeige der Bedienelement- und RTR-Nebenstellenfunktion über LCD.

• Nennspannung: 24 V

• Nennstrom: 5 mA

• Steuer-/Signalausgänge: 1 0-10 V (passiv)

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog.
• Ab ETS4: Inbetriebnahme über native ETS-Applikation
