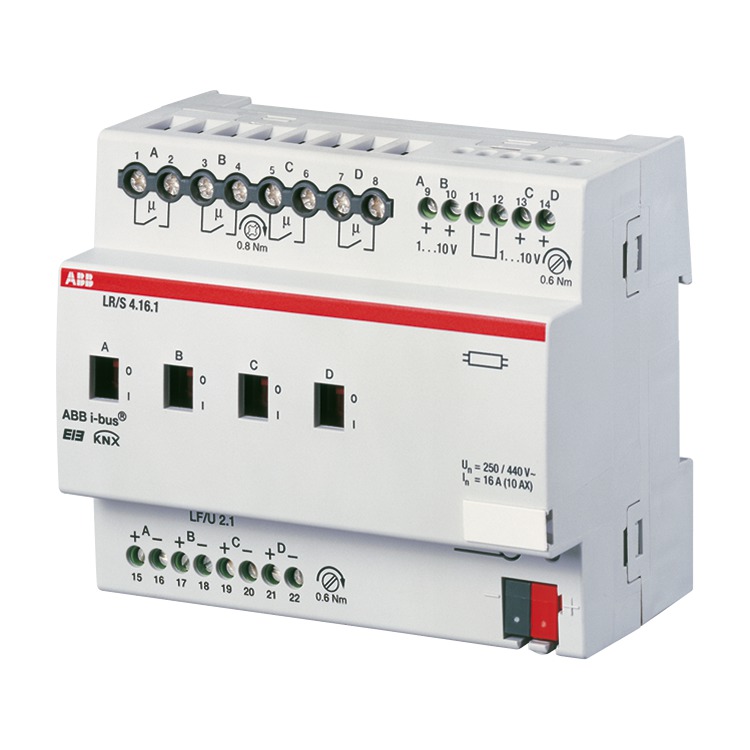

Funktionen im Überblick

• Ermöglichen in Verbindung mit elektronischen Vorschaltgeräten (EVG), das Schalten und Dimmen von Lichtstromkreisen über 2 oder 4 unabhängige Kanäle. In Verbindung mit dem Lichtfühler LF/U 2.1 kann eine Konstantlichtregelung realisiert werden. Für eine genaue Erfassung der Lichtverhältnisse können bis zu 2 oder 4 Lichtfühler an einen Regler angeschlossen werden.

• Bedienelemente: Manuelle Betätigungsmöglichkeit für EIN/AUS über Schiebeschalter
• Anzeigeelemente: Statusanzeige der Ausgänge über Position der Schiebeschalter

• Nennspannung: 230 V
• Sekundär: 440 V
• Nennfrequenz: 50 Hz / 60 Hz

• Ausgänge: 4 Schließer, potenzialfrei
• Lastart: AC1
  • Nennstrom: 16 A, cos φ1
• Lastart: AC3
  • Nennstrom: 10 AX

• Steuer-/Signalausgänge: 4 0-10 V (passiv)
• Nennstromwert: 100 mA
• max. Länge Steuer-Signalausgänge: 100 m

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 144 mm x 64 mm
• Teilungseinheit: 8
