Funktionen im Überblick

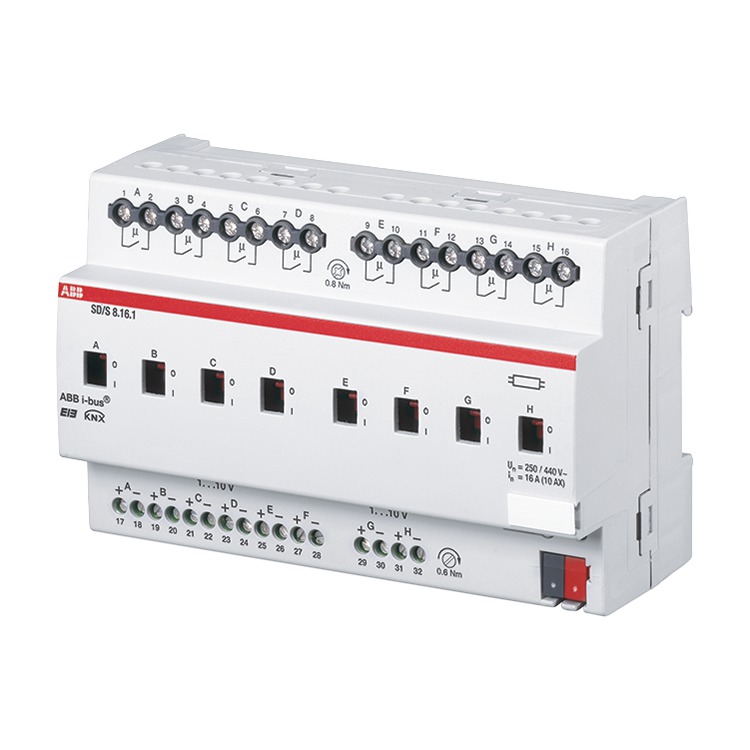

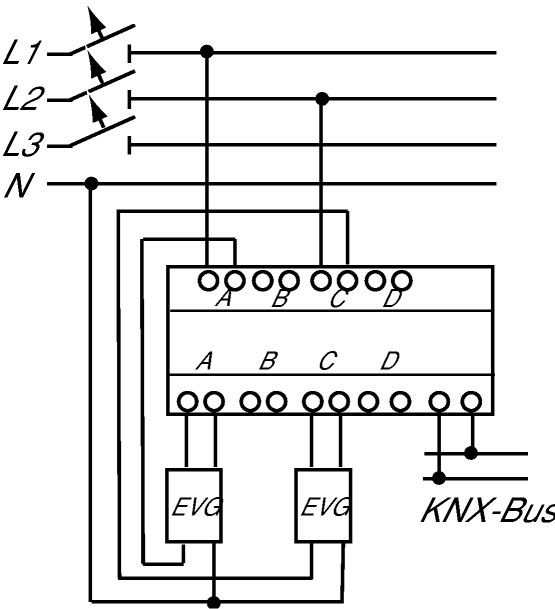

• REG-Geräte zum Schalten und Dimmen von 2, 4 bzw. 8 unabhängigen Leuchtengruppen aus elektr. Vorschaltgeräten mit 1-10V Steuerschnittstelle. Pro Kanal kann mit potentialfreien Lastrelais (16A-AC1) die Versorgungsspannung der Vorschaltgeräte über KNX oder manuell ein- und ausgeschaltet werden. Schaltzustandanzeige vorhanden. Keine Spannungsversorgung erforderlich.

• Bedienelemente: Manuelle Betätigungsmöglichkeit für EIN/AUS über Schiebeschalter
• Anzeigeelemente: Statusanzeige der Ausgänge über Position der Schiebeschalter

• Nennspannung: 230 V~, +10 % / -15 %
• Nennfrequenz: 50 Hz / 60 Hz

• Ausgänge: 8 Schließer, potenzialfrei
• Lastart: AC1
  • Nennstrom: 16 A, cos φ1

• Steuer-/Signalausgänge: 8 elektronischer Ausgang, 0-10 V
• Nennstromwert: 100 mA

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 144 mm x 64 mm

• Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog.
• 1 TE ≙ 18 mm.
