Funktionen im Überblick

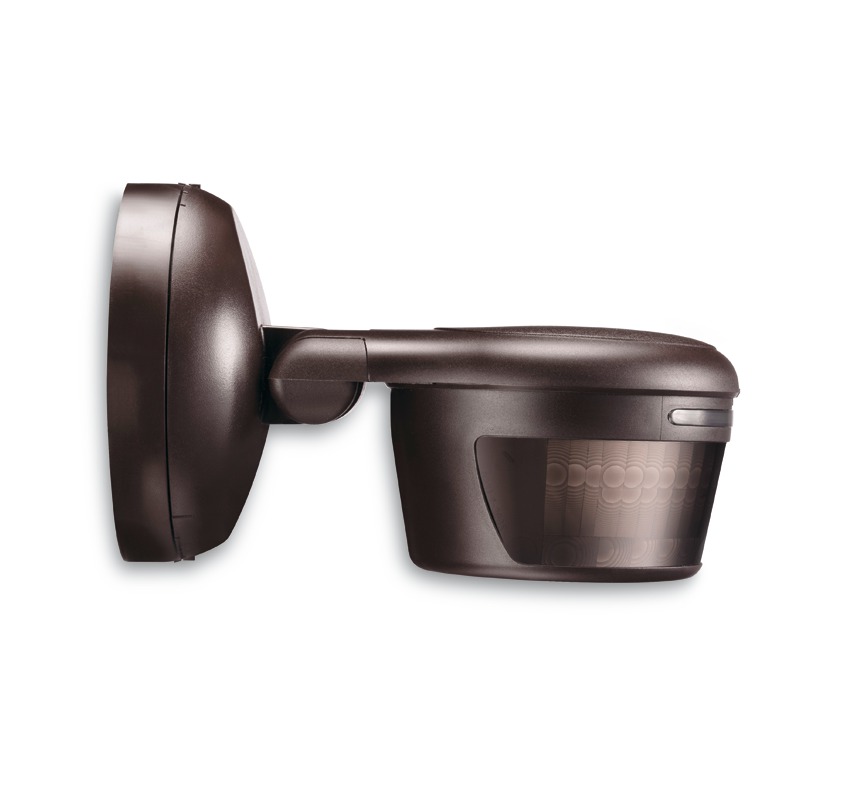

• Elektronischer Bewegungsmelder zur Erkennung von Wärmebewegungen.
• Mit Erfassungs- und Betriebsartenanzeige.
• Mit Boden- und Rückfeldüberwachung.
• Mit Ebenenausgleich: +/- 30°.
• Mit Profilinse für beste Erfassung.
• Überwachungsdichte: 50 Sektoren mit 200 Schaltsegmenten.
• Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches.

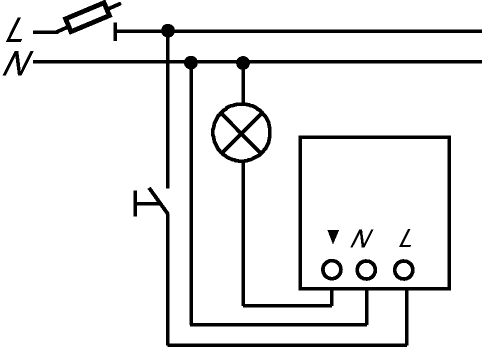

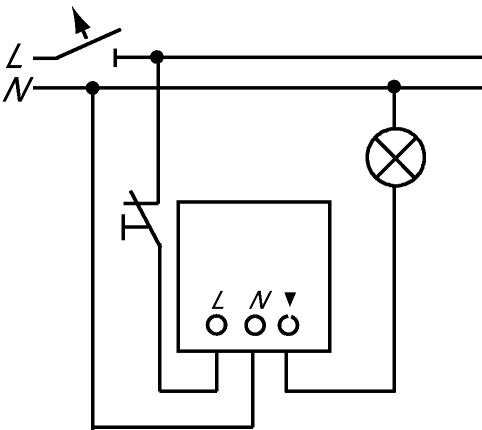

• Zusätzliche Einschaltmöglichkeit über Öffnertaster.
• Abschaltverzögerung: wahlweise 1 / 3 oder 5 min.

• Nennspannung: 230 V~, +10 % / -10 %
• Nennfrequenz: 50 Hz / 60 Hz
• Verlustleistung: 1 W

• Ausgänge: 1 Schließer, potenzialgebunden
• Lastart: ohmisch, kapazitiv und induktiv
  • Nennleistung: 3680 W/VA
  • Nennstrom: 16 AX, cos φ0,6

• Schutzart Gerät: IP 55
• Temperaturbereich Gerät: -25 °C - 55 °C
• Erfassungsbereich: frontal: 12 m, seitlich: 6 m
• Erfassungsbereich 2:
• Helligkeitsgrenzwert: 3 Lux - / 15 Lux / Tagbetrieb
• Öffnungswinkel: 90 °

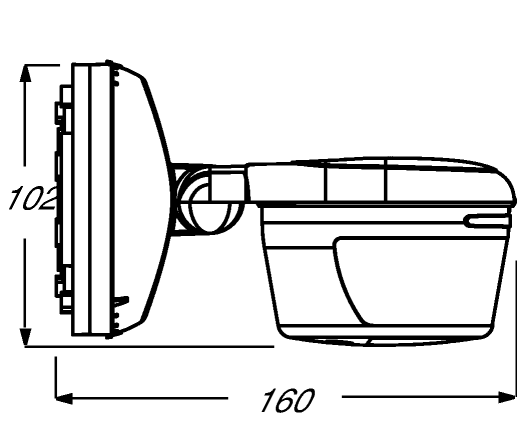

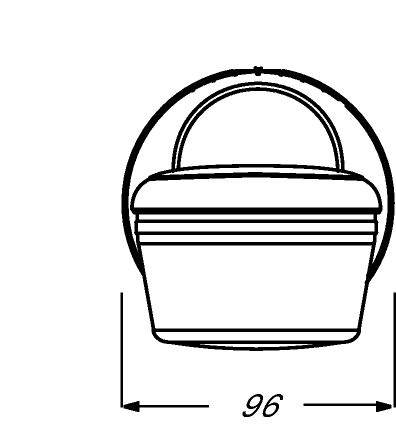

• Maße (H x B x T): 97 mm x 97 mm x 159 mm
• Montagehöhe: 2,5 m

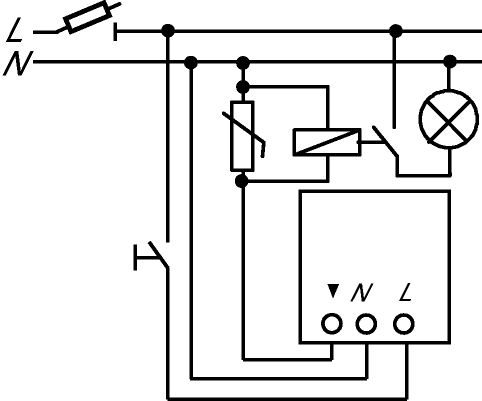

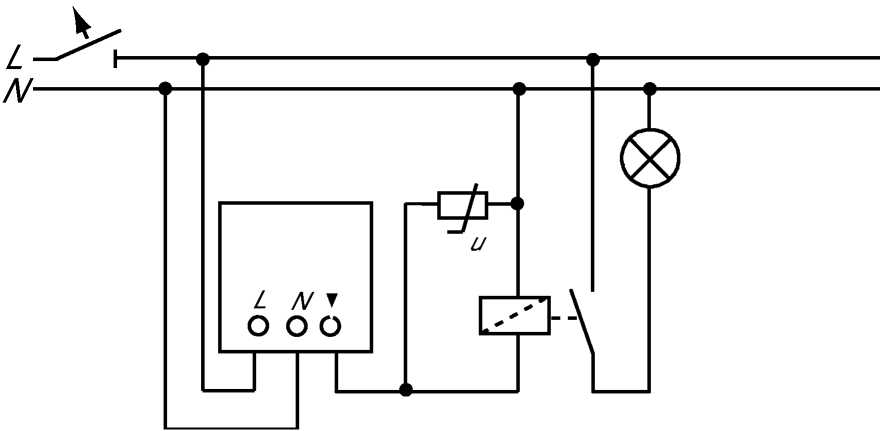

• Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen.

• RAL-Farbnummer: Ähnlich 8017
