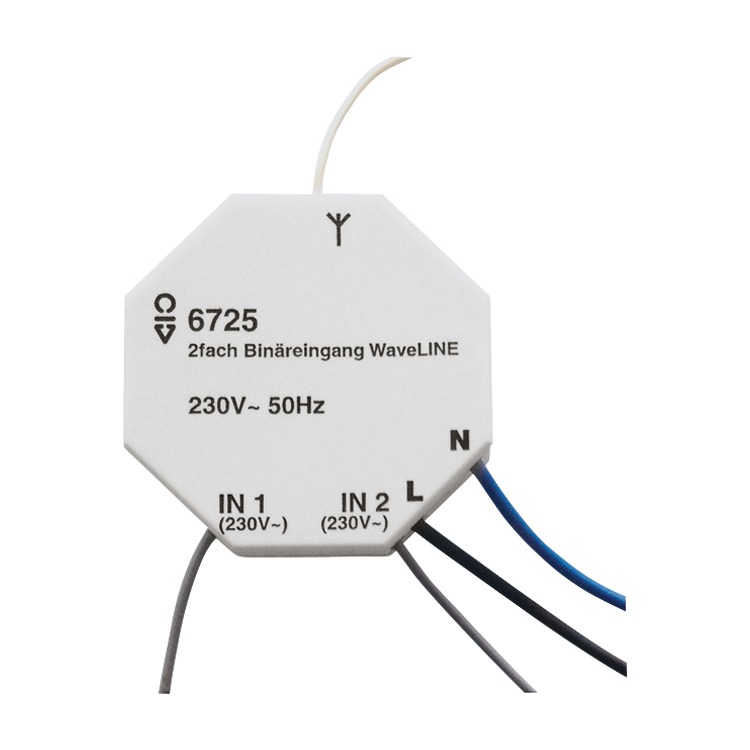

Funktionen im Überblick

• Bei Ansteuerung der beiden Nebenstellen mit Netzspannung (AC 230 V~) werden Funktelegramme gesendet.
• Bedienung über konventionelle Taster (2020 US/2021/6 UK) möglich.
• Der 2-fach Binäreingang hat 5 Funktionsmodi:
• 1.) 2 Kanäle Schalten: Anschluss von konventionellen Tastern. Sendet bei Betätigung abwechselnd EIN/AUS-Telegramme.
• 2.) 2 Kanäle Dimmen: Anschluss von konventionellen Tastern. Sendet bei Betätigung Dimm-Telegramme.
• 3.) 1 Kanal Jalousie: Anschluss eines Serientasters oder eines Jalousiecontrol^® II-Einsatzes. Sendet bei Betätigung Telegramme zur Steuerung einer Jalousie (nur Fahrbefehl, kein Stopp).
• 4.) 2 Kanäle Lichtszenensteuerung: Anschluss von konventionellen Tastern. Bei Betätigung werden Lichtszenen gespeichert und gestartet.
• 5.) Kanal 1: Schalten EIN. Kanal 2: Dauerhaft Schalten EIN/AUS: Bei >Schalten EIN< wird bei kurzer Betätigung ein EIN-Telegramm gesendet. Bei >Dauerhaft Schalten< EIN/AUS und betätigter Nebenstelle wird jede Minute ein EIN-Telegramm gesendet, bei nicht betätigter Nebenstelle jede Minute ein AUS-Telegramm.
• In Abhängigkeit der gewählten Funktion kombinierbar mit den WaveLINE-Aktoren 6701-101, 6702, 6703, 6704, 6705-101.
• Repeaterfunktion zur Reichweitenerhöhung aktivierbar.
• Zum universellen An- oder Einbau.
• Phase und Neutralleiter erforderlich.
• Zur Montage in (tiefe) Unterputzdosen nach DIN 49073.
• Sende-/Empfangsfrequenz: 868 MHz.
• Reichweite: ca. 100 m (Freifeld).

• Bedienelemente: Einstellpotentiometer
• Anzeigeelemente: LED zur Statusanzeige.

• Nennspannung: 230 V~, +10 % / -10 %
• Nennfrequenz: 50 Hz

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C

• Maße (H x B x T): 47 mm x 48 mm x 14 mm
• Einbautiefe: 15 mm

• Bei Bedarf entnehmen Sie bitte weitere Informationen dem aktuellen Online-Katalog.
