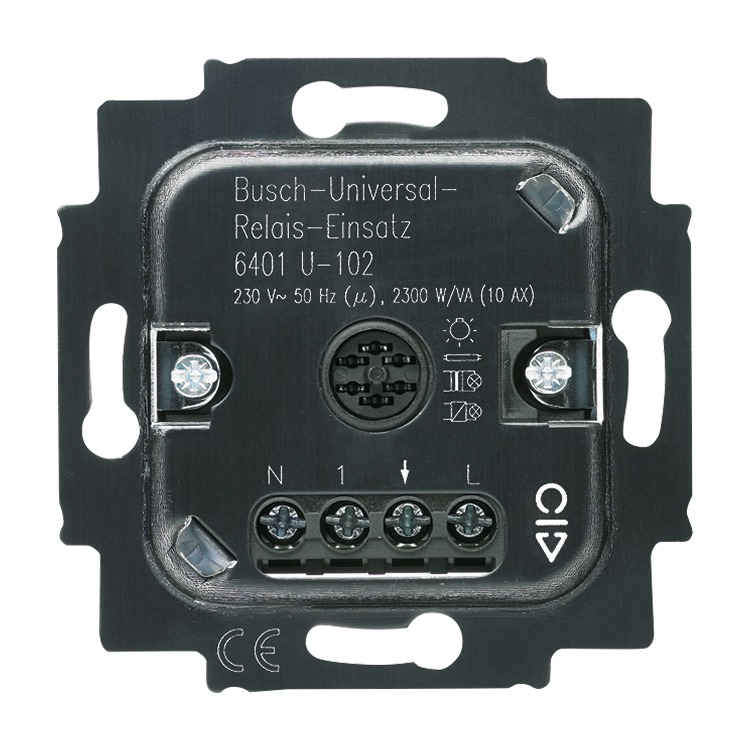

Busch-Universal-Relais-Einsatz
Funktionen im Überblick
- 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich).

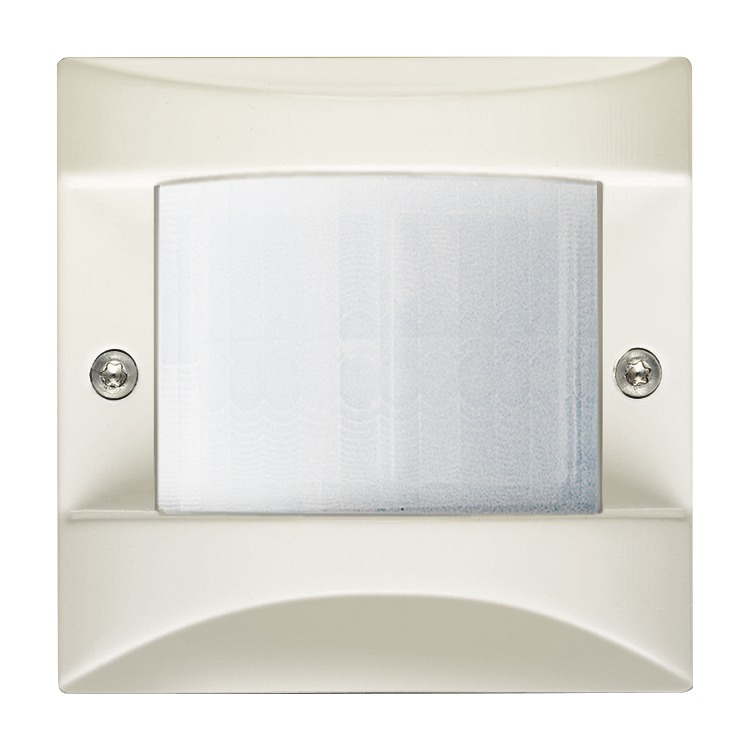

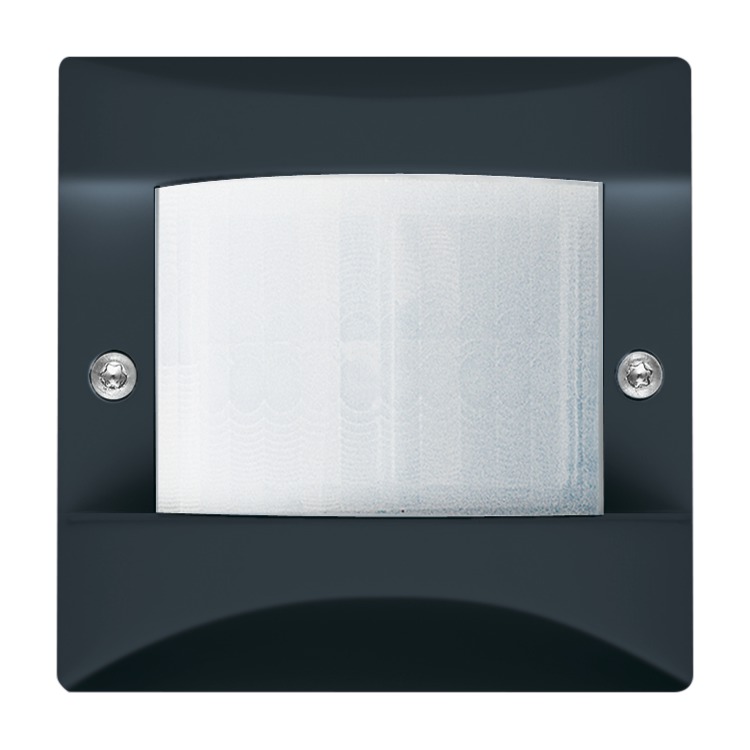

- Für Busch-Wächter® 180 UP Sensor für Allwetter 44® 6800-3x-102C.
- Für Komfort-Timer-Bedienelement 6455-101.
- Für Busch-Wächter® 180 UP Sensor Standard 6810-21x-101.

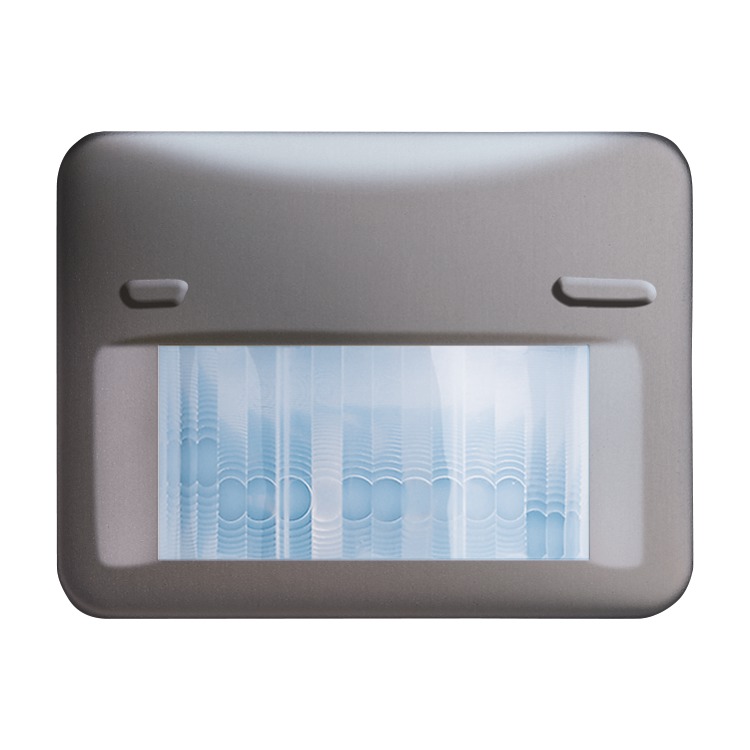

- Für Busch-Wächter® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.
- Für Busch-Wächter® Präsenz tech 6813-xxx-101 und 6813/11-xxx.
- Für Busch-Ferncontrol® IR Bedienelement 6067-xxx-10x.

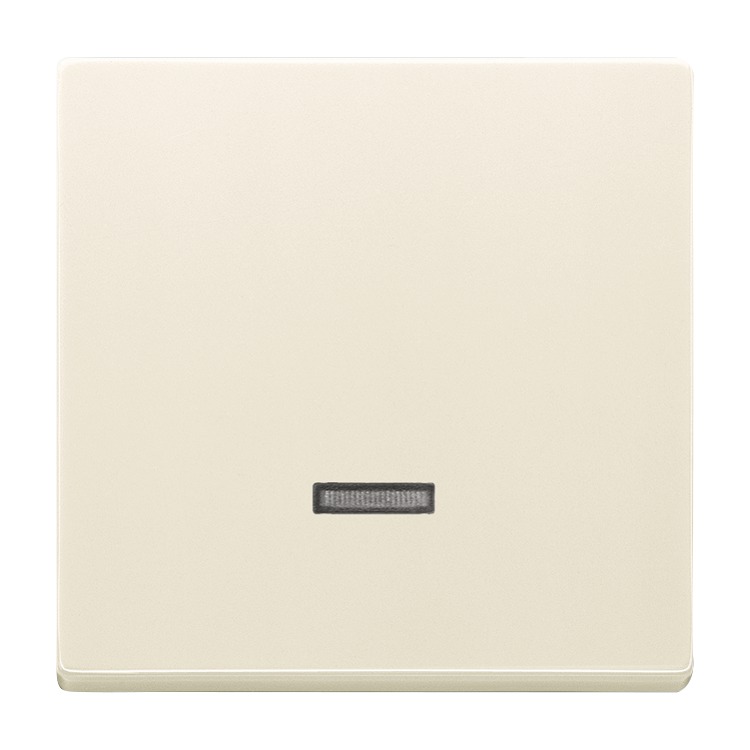

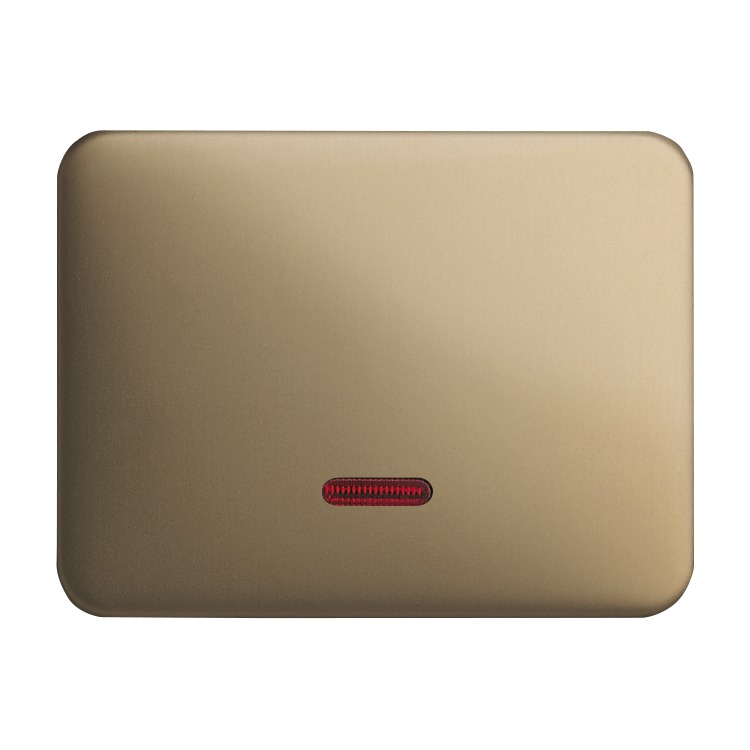

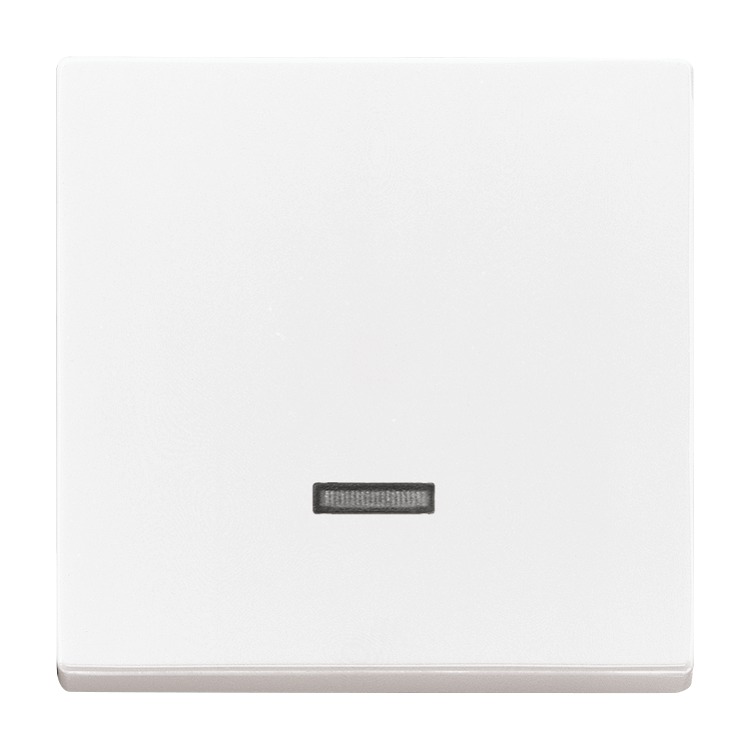

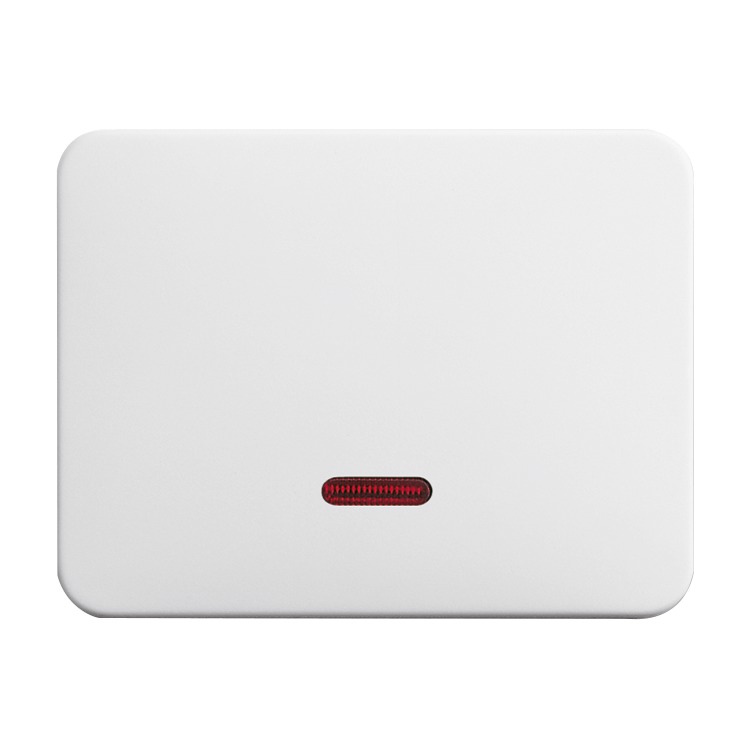

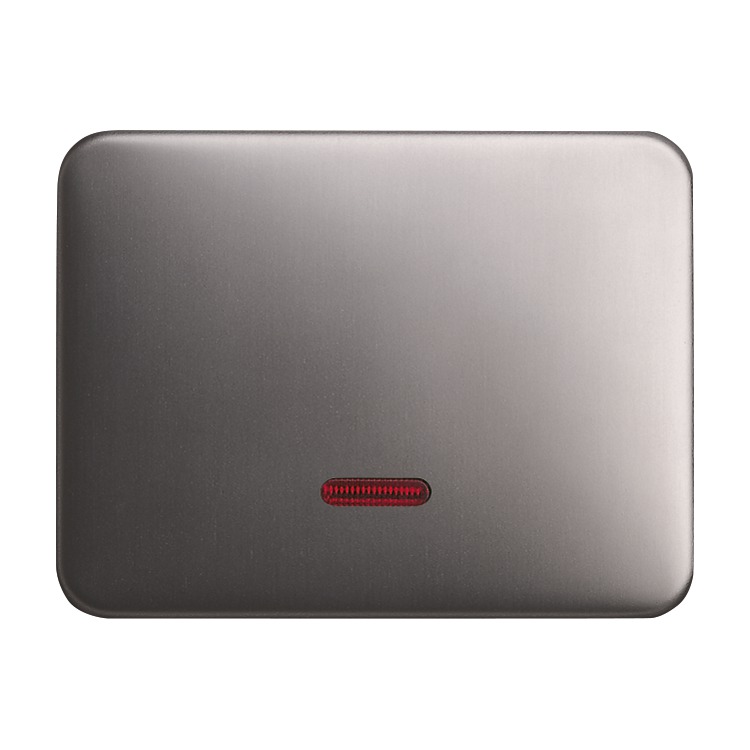

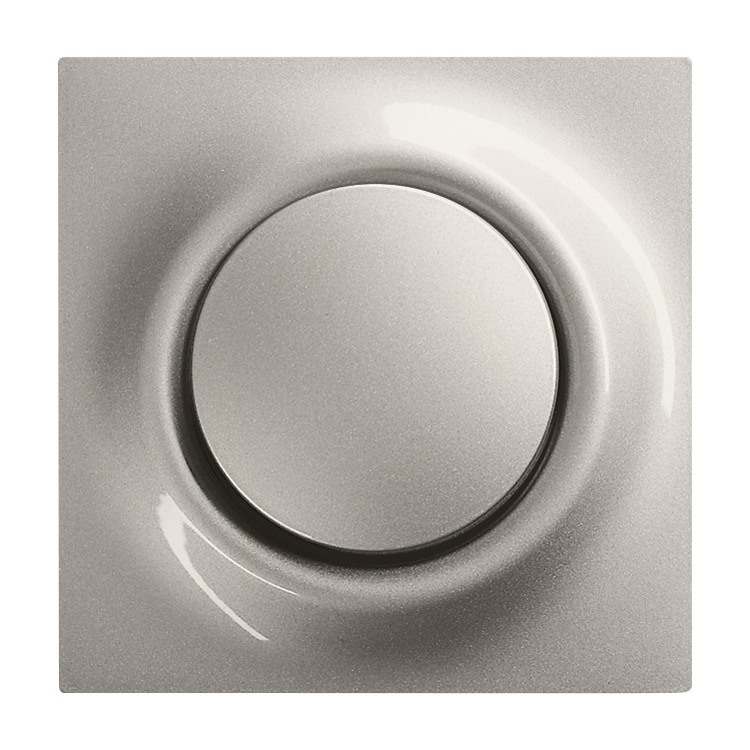

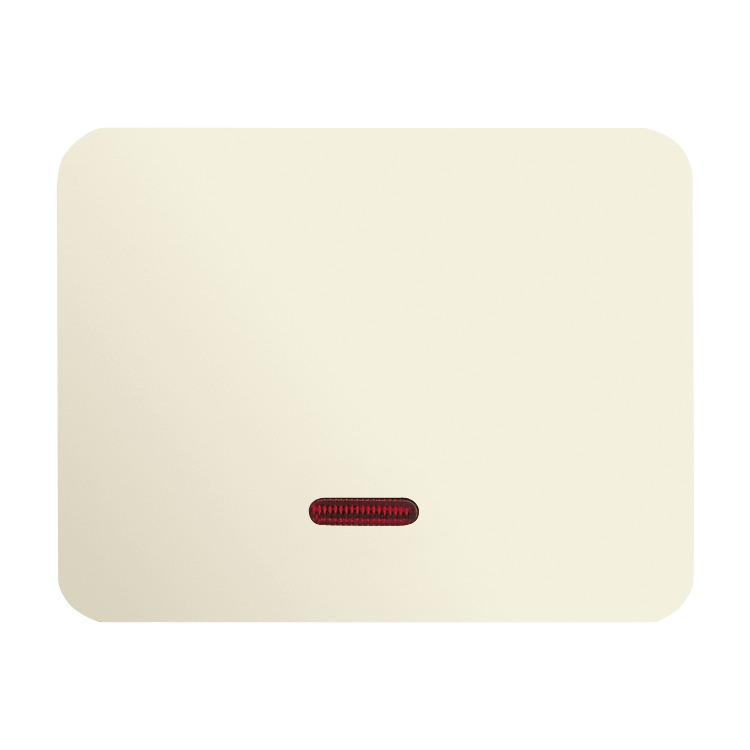

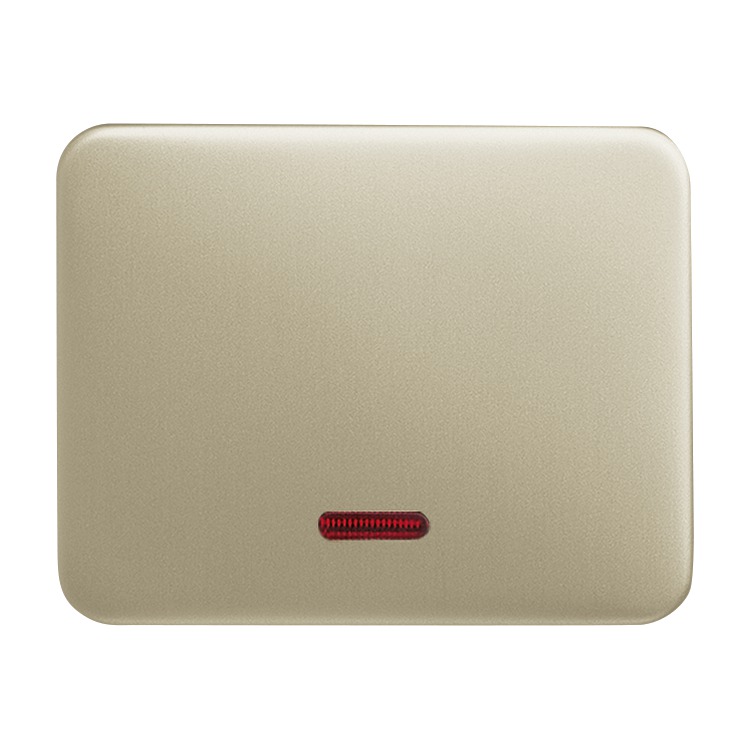

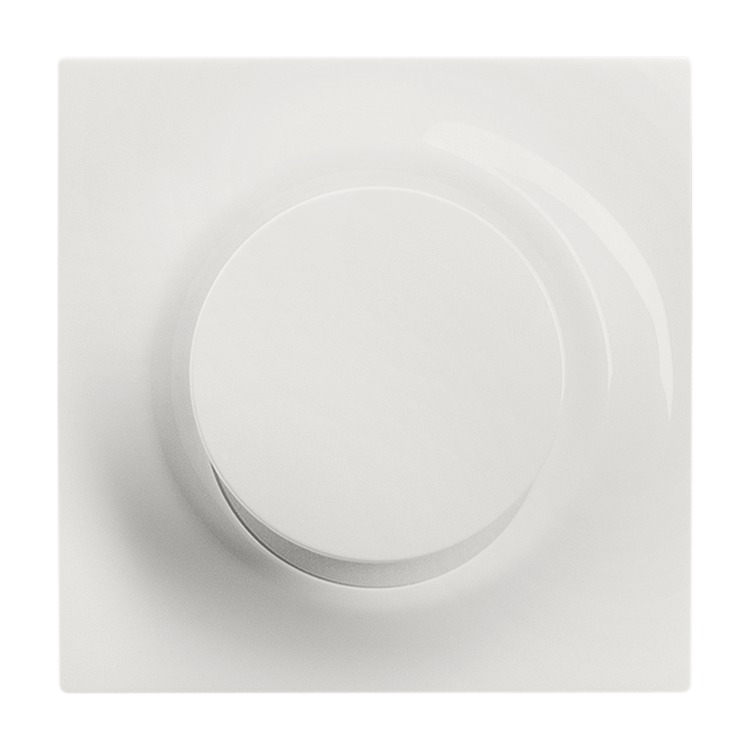

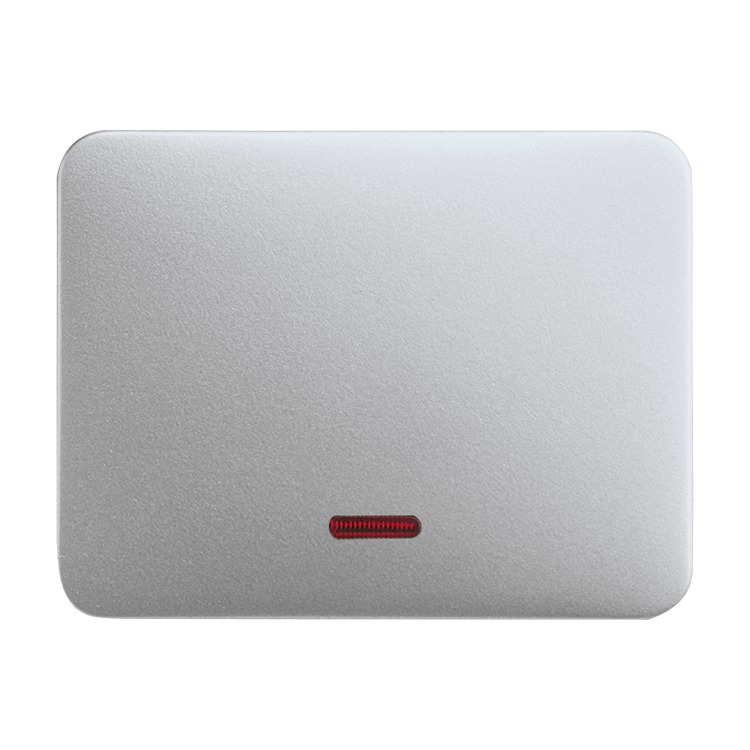

- Für Bedienelement mit Glimmlampe 6543-xxx-10x.
- Kombinierbar mit Busch-Wächter® Nebenstellen-Einsatz 6805 U.
- Bedienung auch über konventionelle Taster (2020 US, 2021/6 UK) möglich.
- Nennspannung: 230 V~, +10 % / -10 %
- Nennfrequenz: 50 Hz
- Ausgänge: 1 Schließer, potenzialgebunden
- Lastart: 230 V-Glühlampen, 230 V-Halogenlampen, Leuchtstofflampen und Niedervolt Halogenlampen, die über Transformatoren betrieben werden.
- Nennleistung: 2300 W/VA
- Nennstrom: 10 AX
- Temperaturbereich Gerät: -25 °C - 55 °C

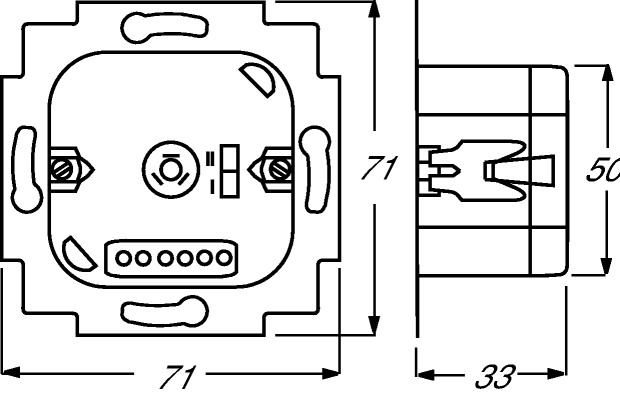

- Maße (H x B x T): 71 mm x 71 mm x 33 mm
- Einbautiefe: 32 mm
Bestelldaten
| Artikel-Nr: | 6401 U-102 |
| Bestell-Nr: | 2CKA006401A0048 |
| EAN: | 4011395991299 |
| Zolltarifnummer: | 85389099 |
| Preisgruppe: | 19 |
| Preis: | 116,00 EUR zzgl. MwSt. |
| Infoblatt | Download PDF |
Downloads
Bedienungsanleitung
Zertifikate
Tipps / Tricks
Maßbild
Anschlussbild

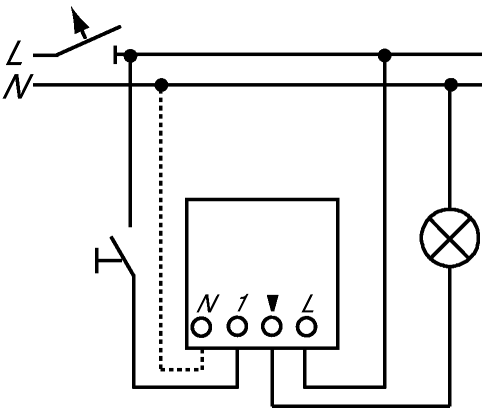

Einschaltung der Busch-Wächter® UP 180 mit 6401 U-102, 6402 U, 6804 U-101 oder 6593 U über Schließertaster. Wird der Taster betätigt, erfolgt automatische Einschaltung für die vorgegebene Zeit (z.B. für Treppenlichtzeitschaltung). Für beleuchtete Taster wird ein separater N benötigt.
*Neutralleiter wird bei 6401 U-102 U benötigt.

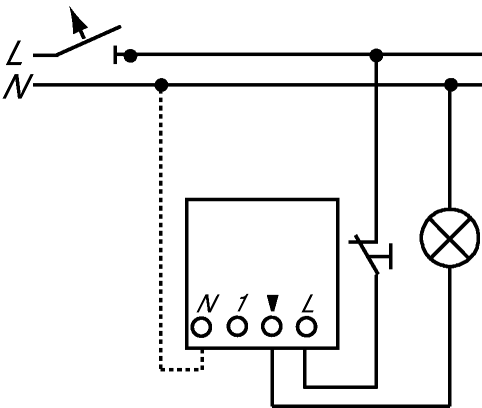

Einschaltung der Busch-Wächter® UP 180 über Öffnertaster. Wird die Spannung des Busch-Wächters® durch den Taster kurz unterbrochen (mind. 2 sec.) erfolgt automatische Einschaltung für die vorgegebene Zeit.

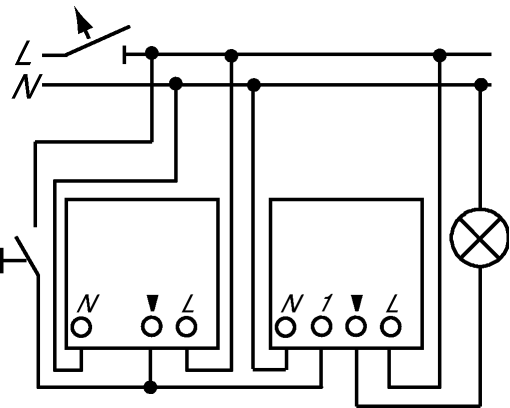

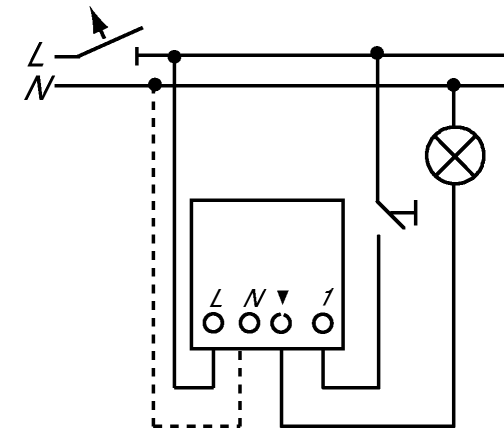

Einschaltung des Busch-Wächter® 180 UP mit 6401 U-102, 6804 U-101 oder 6593 U über Schließertaster. Wird der Taster betätigt, erfolgt die automatische Einschaltung für die vorgegebene Zeit (z.B. für Treppenlichtzeitschaltung)
Der Neutralleiter wird beim 6401 U-102 benötigt.

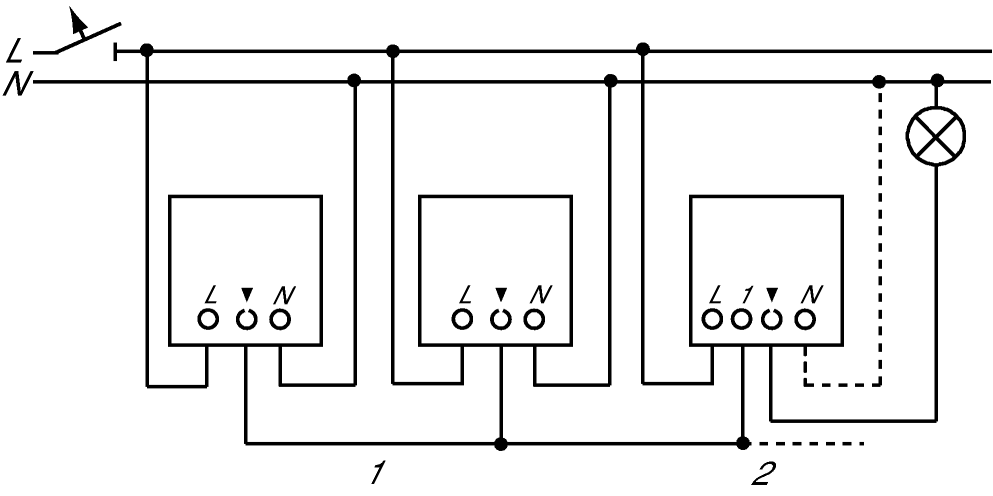

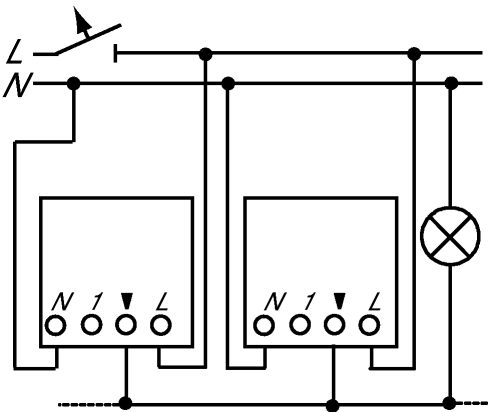

Erweiterung des Erfassungsbereiches durch mehrere Nebenstellen (1) 6805 U in Kombination mit einer Hauptstelle (2) 6401 U-102 (N-Anschluss erforderlich), 6804U-101 oder 6593 U
