Funktionen im Überblick

  • Freiprogrammierbares Multifunktionsbedienelement.
  • Zum Einbau in den Grundträger 1-fach, 2-fach und 3-fach (6346/10-101, 6346/11-101 und 6346/12-101).
  • Unterstützung der KNX-Funktionen durch innovatives Farbkonzept (gelb=Beleuchtung, blau=Jalousie, orange=RTR, magenta=Szene und weiß=neutral/keine Funktionszuordnung) oder Standardbeleuchtung rot/grün.

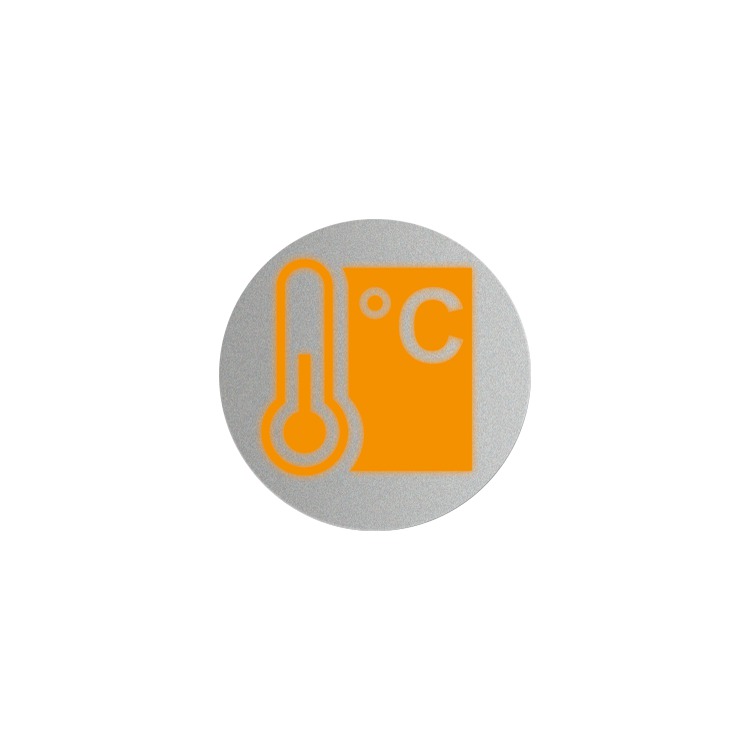

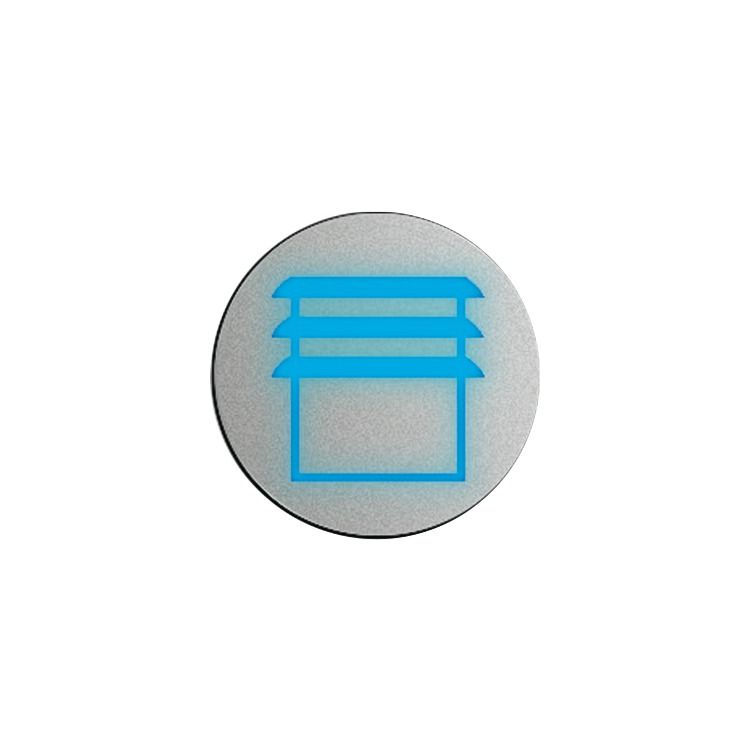

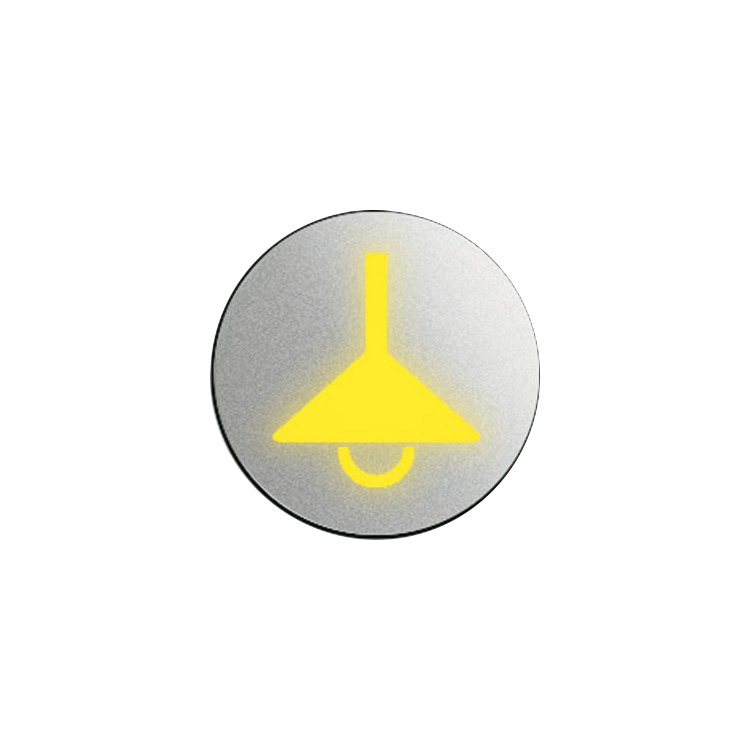

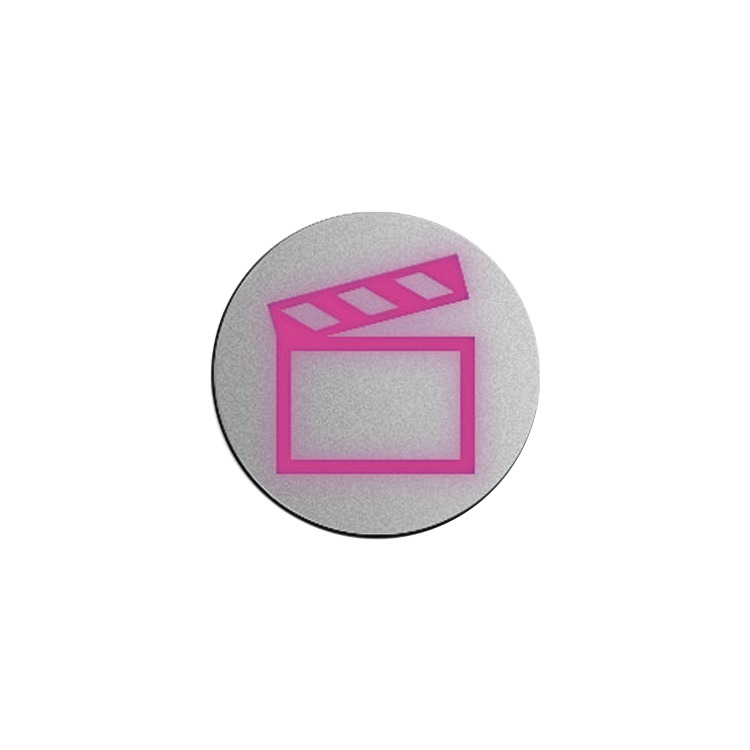

  • Beiliegendes Symbol kann durch die Symbole für Beleuchtung (6353/20-xxx), Jalousie (6353/30-xxx), RTR (6353/40-xxx) und Szene (6353/50-xxx) ausgewechselt werden.
  • Zur Einstellung und Steuerung der RTR-Funktionen und Texte der Abschussleiste Display RTR, IR und Näherung (6351/08-825).
  • Schutzart Gerät: IP 20
  • Temperaturbereich Gerät: -5 °C - 45 °C
  • Lagertemperaturbereich: -25 °C - 55 °C
  • Transporttemperaturbereich: -25 °C - 70 °C
  • Maße (H x B x T): 71 mm x 106,6 mm x 11 mm
  • Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog.
  • ETS-Programmierung nur ab ETS 3.0f
  • Zusatzsoftware PowerTool erforderlich.
  • RAL-Farbnummer: 9016

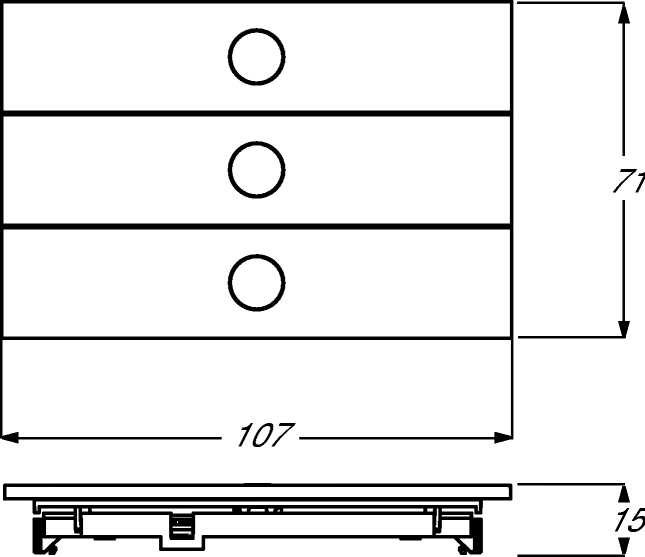

Maßbild

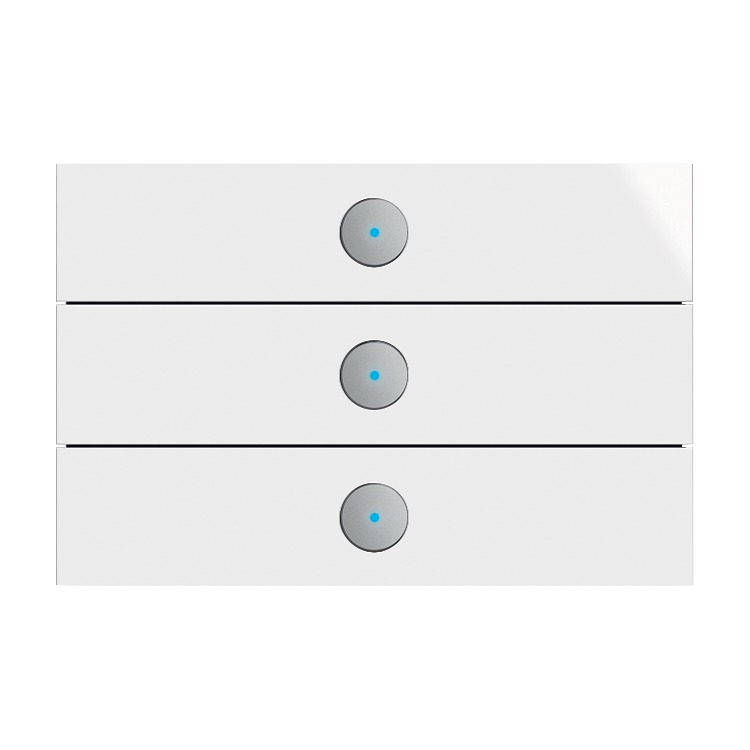

UP-Bedienelement 3-fach 6342-xxx-101
