Funktionen im Überblick

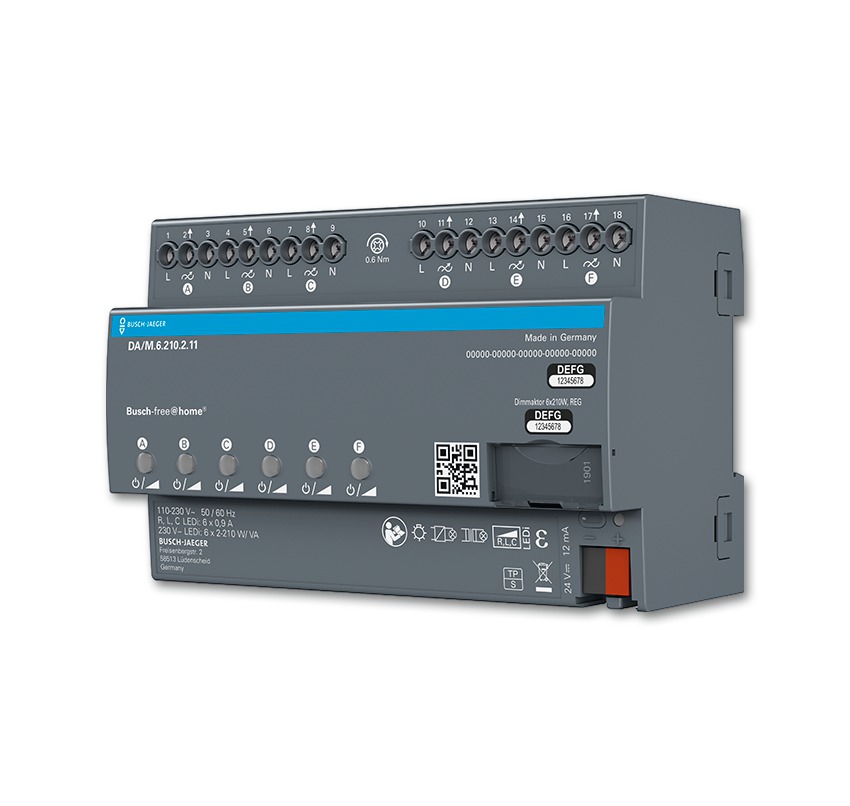

• Mehrkanal-Universaldimmaktor optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi).
• Auch zum Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen geeignet.
• Automatische Lasterkennung (deaktivierbar).
• Separater N-Anschluss pro Kanal.

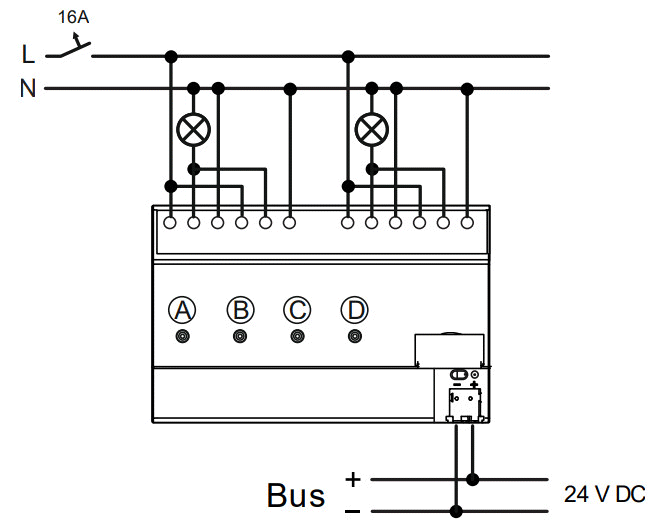

• Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich.
• Ausgänge können beliebig parallel geschaltet werden.
• Mindestlast: 2W.
• Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich.
• Programmierung des Gerätes auch ohne anliegende 230V-Versorgungsspannung möglich.
• Mit integriertem Bus-Ankoppler.
• Nennleistung bei 230 V~ Netzspannung:
• 230 V~ Glüh- und Halogenlampen: 6 x 210 W/VA bis 1 x 800 W/VA.
• Dimmbare 230 V~ LEDi: 6 x 210 W/VA bis 1 x 800 W/VA im Phasenabschnitt, 6 x 80 W/VA bis 1 x 240W/VA im Phasenanschnitt.
• Induktive L-Trafos mit LED/Niedervolthalogenlampe: 6 x 210 W/VA bis 1 x 800 W/VA.
• Elektronische C-Trafos mit LED/Niedervolthalogenlampe: 6 x 210 W/VA bis 1 x 800 W/VA.
• Elektronische LC-Trafos mit LED/Niedervolthalogenlampe: 6 x 80 W/VA bis 1 x 240W/VA.

• Bedienelemente: Ein LED-Bedientaster pro Kanal (inkl. farblicher Statusanzeige) zum EIN- und AUS-Schalten sowie zum Hoch- und Runterdimmen.

• Busspannung: 24 V
• Nennspannung: 110 V~230 V~, +10 % / -10 %
• Nennfrequenz: 50 Hz / 60 Hz

• Ausgänge: 6 Dimmkanal

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -20 °C - 70 °C

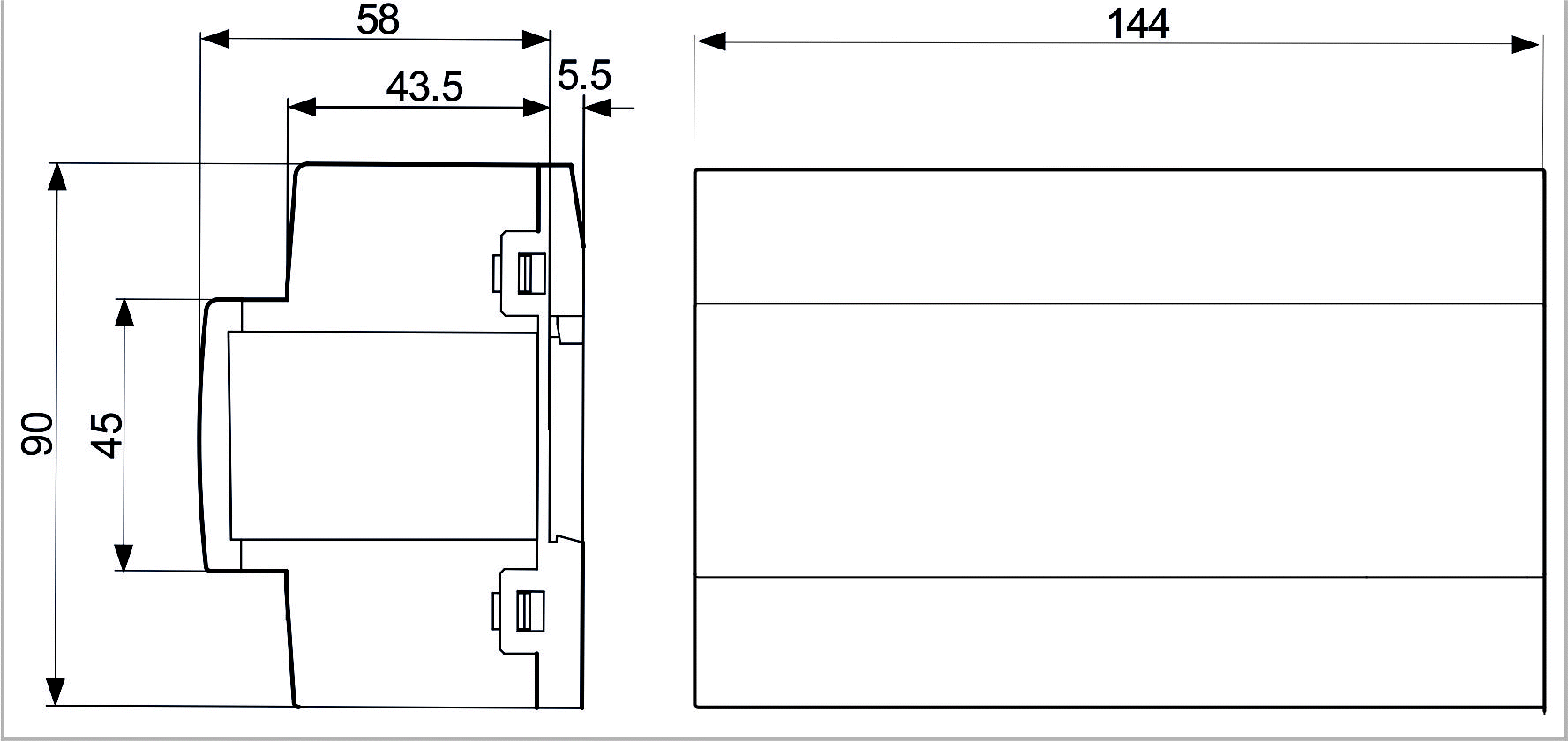

• Maße (H x B x T): 90 mm x 144 mm x 64 mm
• Teilungseinheit: 8
• Teilungseinheiten: 8
• Einbautiefe: 68 mm

• Programmierung nur bei angelegter Busspannung über das Web-Interface des System Access Points.
• Weitere Informationen zur Inbetriebnahme und Bedienung finden Sie im Systemhandbuch und der Online Bedienungsanleitung im aktuellen Online-Katalog.
• Empfehlung: Verwenden Sie stets Leuchtmittel eines Typs und Herstellers.
