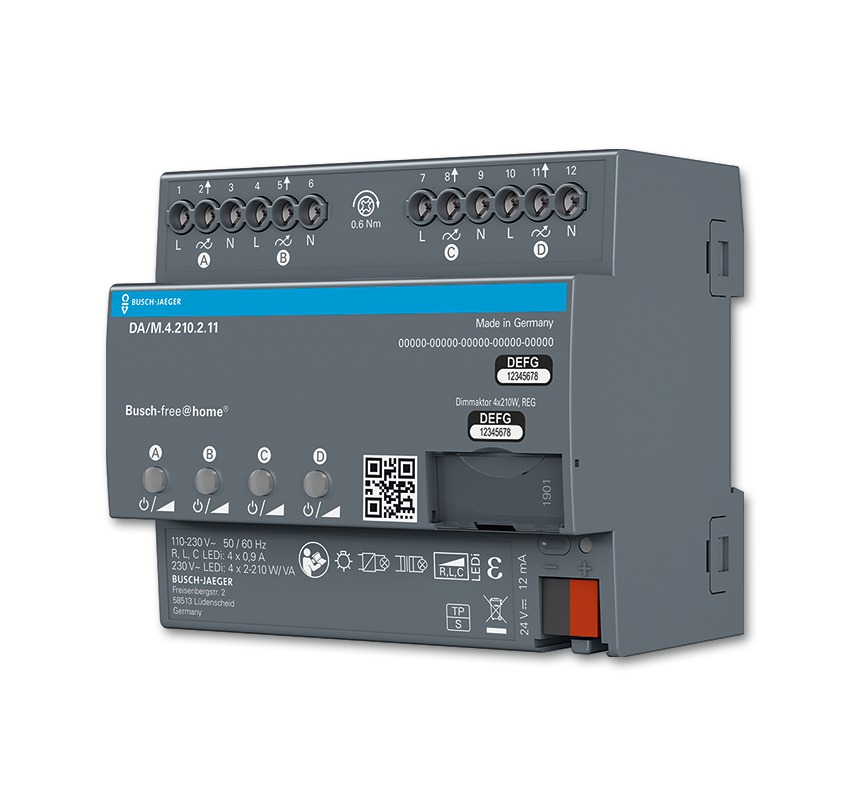

Dimmaktor 4-fach
für Busch-free@home®

Funktionen im Überblick

  • Mehrkanal-Universaldimmaktor optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi).
  • Auch zum Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen geeignet.
  • Automatische Lasterkennung (deaktivierbar).
  • Separater N-Anschluss pro Kanal.
  • Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich.
  • Ausgänge können beliebig parallel geschaltet werden.
  • Mindestlast: 2W.
  • Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich.
  • Programmierung des Gerätes auch ohne anliegende 230V-Versorgungsspannung möglich.
  • Mit integriertem Bus-Ankoppler.
  • Nennleistung bei 230 V~ Netzspannung:
  • 230 V~ Glüh- und Halogenlampen: 4 x 210 W/VA bis 1 x 600 W/VA.
  • Dimmbare 230 V~ LEDi: 4 x 210 W/VA bis 1 x 600 W/VA im Phasenabschnitt, 4 x 80 W/VA bis 1 x 200 W/VA im Phasenanschnitt.
  • Induktive L-Trafos mit LED/Niedervolthalogenlampe: 4 x 210 W/VA bis 1 x 600 W/VA.
  • Elektronische C-Trafos mit LED/Niedervolthalogenlampe: 4 x 210 W/VA bis 1 x 600 W/VA.
  • Elektronische LC-Trafos mit LED/Niedervolthalogenlampe: 4 x 80 W/VA bis 1 x 200 W/VA.
  • Bedienelemente: Ein LED-Bedientaster pro Kanal (inkl. farblicher Statusanzeige) zum EIN- und AUS-Schalten sowie zum Hoch- und Runterdimmen.
  • Busspannung: 24 V
  • Nennspannung: 110 V~230 V~, +10 % / -10 %
  • Nennfrequenz: 50 Hz / 60 Hz
  • Ausgänge: 4 Dimmkanal
  • Schutzart Gerät: IP 20
  • Temperaturbereich Gerät: -5 °C - 45 °C
  • Lagertemperaturbereich: -20 °C - 70 °C
  • Maße (H x B x T): 90 mm x 108 mm x 64 mm
  • Teilungseinheit: 6
  • Einbautiefe: 68 mm
  • Programmierung nur bei angelegter Busspannung über das Web-Interface des System Access Points.
  • Weitere Informationen zur Inbetriebnahme und Bedienung finden Sie im Systemhandbuch und der Online Bedienungsanleitung im aktuellen Online-Katalog.
  • Empfehlung: Verwenden Sie stets Leuchtmittel eines Typs und Herstellers.

    Bestelldaten

    Artikel-Nr:DA/M.4.210.2.11
    Bestell-Nr:2CKA006220A0728
    EAN:4011395251782
    Zolltarifnummer:85389091
    Preisgruppe:25
    Preis:360,00 EUR zzgl. MwSt.
