Funktionen im Überblick

• Service & Vertrieb durch: Tunstall GmbH Orkotten 66 48291 Telgte. Tel.: +49(0)2504/701-0 angebot@tunstall.de www.tunstall.de
• Zum Anschluss an den Stationsbus.
• Zum Aufbau einer Rufanlage gemäß DIN VDE 0834.
• Zur Steuerung und Überwachung aller Zimmerfunktionen.
• Zur Bedienung durch das Personal.
• Mit Anschlussmöglichkeit für den Zimmerbus und die Zimmerleuchte.

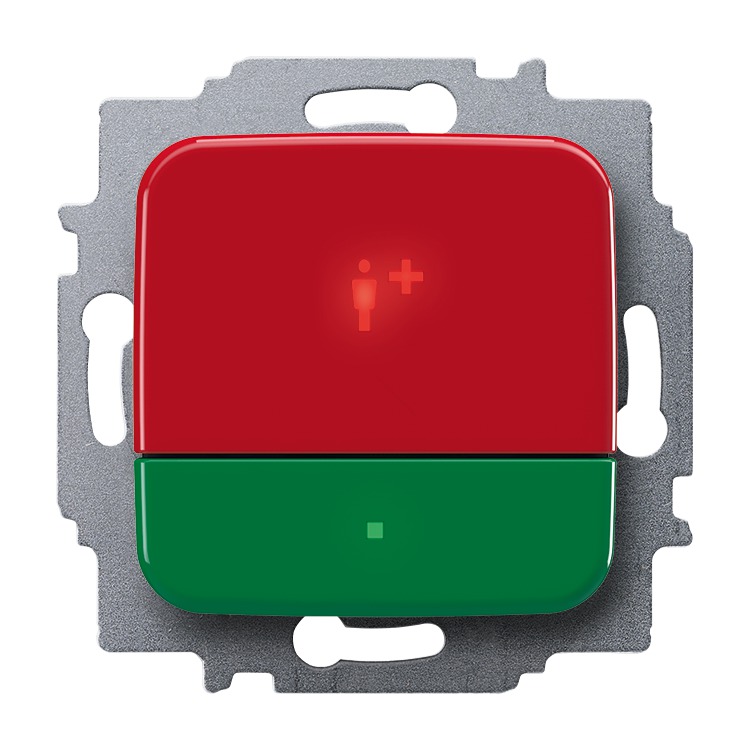

• Mit wassergeschützter roter Ruftaste zum Auslösen von Rufen.
• Bei gesetzter Personalanwesenheit wird ein Notruf ausgelöst.
• Mit wassergeschützter grüner Anwesenheitstaste.
• Mit Erinnerungslicht bei gesetzter Anwesenheit.
• Zur akustischen Signalisierung nachgesendeter Rufe und Durchsagen.
• Mit Erweiterungsmöglichkeit um Sprechfunktion über den Intercom-Einsatz 1513 UC-....
• Mit Überwachungsfunktion der angeschlossenen Zimmerbuskomponenten.
• Bei Ausfall des Stationsbusses arbeitet der Einsatz zimmerautark weiter.
• Montage in 1-fach- als auch Mehrfachkombinationen möglich.
• Wandmontage in tiefen Unterputz-/Hohlwanddosen nach DIN 49073.

• Bedienelemente: 2 Tasten mit großen Betätigungsflächen zur Bedienungserleichterung
• Anzeigeelemente: LED-Beruhigungslicht, Findelicht und Summer

• Nennspannung: 24 V-

• Schutzart Gerät: IP 20, SELV
• Temperaturbereich Gerät: 5 °C - 40 °C

• Maße (H x B x T): 71 mm x 71 mm x 41 mm
• Einbautiefe: 32 mm

• Keine Spreize, Schraubbefestigung über Schlüssellöcher.
• Zur Konfiguration des Gerätes ist die Zimmer-Programmierschnittstelle 1512/11 erforderlich.
