Funktionen im Überblick

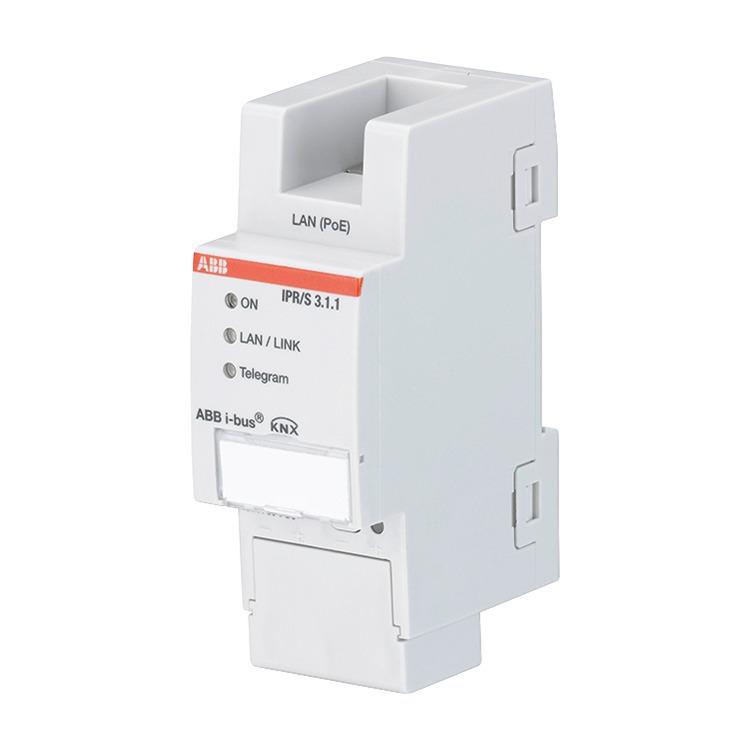

• Bildet die Schnittstelle zwischen KNX Installationen und IP Netzwerken und arbeitet nach der KNXnet/IP Spezifikation (Tunneling und Routing). Der IPR/S kann als schneller Linien- oder Bereichskoppler eingesetzt werden (Routing). Die komplette Filtertabelle für alle Hauptgruppen (0-31) kann geladen werden. Mit der ETS können KNX Geräte über LAN programmiert werden. Dafür und für weitere Clients stehen 5 Tunneling Server zur Verfügung. Die IP Adresse des IPR/S kann fest eingestellt oder von einem DHCP Server empfangen werden. Die Spannungsversorgung erfolgt über 12..30 V DC oder alternativ über PoE. Alternativ zur KNX Standardkommunikation (Multicast) können bis zu 10 IPR/S3.1.1 über Unicast kommunizieren.

• Maße (H x B x T): 90 mm x 36 mm x 64 mm
• Teilungseinheit: 2
• Einbautiefe: 68 mm

• 1 TE ≙ 18 mm.
