Funktionen im Überblick

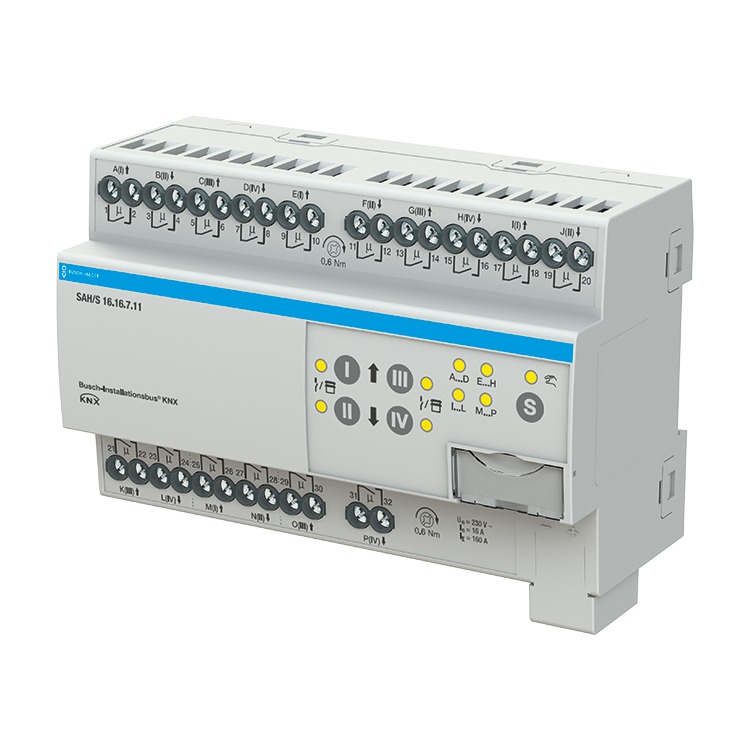

• Der 16A Kombiaktor besitzt 16 unabhängige Schaltrelais mit denen individuell elektrische Verbraucher oder paarweise 230V AC Jalousien über Busch-Installationsbus^® KNX geschaltet werden können.
• Eine manuelle Bedienung der Ausgänge ist möglich.
• Der Schalt- oder Fahrzustand des Ausgangs wird angezeigt.
• Manuelle Bedienung des Gerätes kann gesperrt werden.
• Es handelt sich um ein KNX-Gerät und benötigt keine zusätzliche Spannungsversorgung.

• Bedienelemente: Manuelle Betätigungsmöglichkeit der Ein-/Ausgänge.
• Anzeigeelemente: Status-/Kontrollanzeige über LEDs

• Nennspannung: 230 V
• Nennfrequenz: 50 Hz / 60 Hz
• Verlustleistung: 6 W

• Ausgänge: 16 elektronischer Ausgang, potenzialfrei
• Lastart: AC1
  • Nennstrom: 16 A, cos φ0,8
• Lastart: AC3
  • Nennstrom: 6 A, cos φ0,45

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 140 mm x 64 mm
• Teilungseinheit: 8

• Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog.
• 1 TE ≙ 18 mm.
