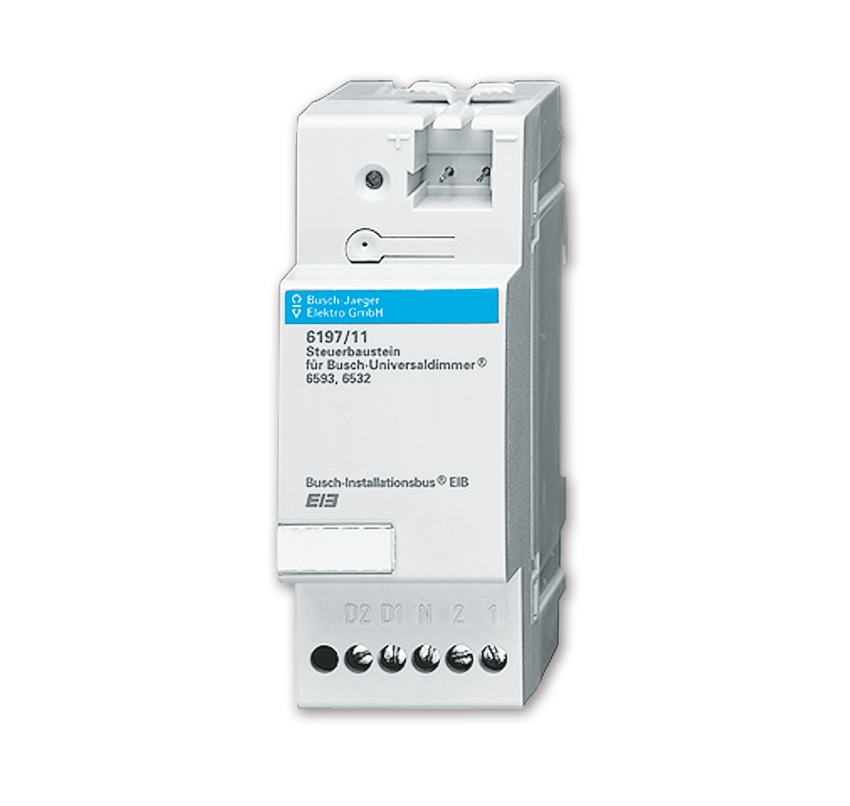

Steuerbaustein
2-fach

Nicht mehr verfügbar ab Dezember 2010.

Zur Stückliste hinzufügen

Funktionen im Überblick

  • Für Busch-Universal-Dimmer® 6583.
  • Schnittstellengerät zwischen Busch-Installationsbus® KNX und bis zu 2 Busch-Dimmer® (-Gruppen) 6583 (max. 9 Stk. je Gruppe).
  • 2 Eingänge: 230 V~, 50 Hz
  • Als Binäreingänge oder zur "Vor-Ort-Bedienung" über konventionelle Taster (2020 US, 2021/6 UK)
  • Der Busanschluss erfolgt über die beiliegende Busklemme.
  • Nennspannung: 230 V, +10 % / -10 %
  • Nennfrequenz: 50 Hz
  • Steuer-/Signalausgänge: 2 elektronischer Ausgang, pulsweitenmoduliert
  • max. Länge Steuer-Signalausgänge: 2 m
  • Ausgangsspannung Lastart: 12 V
  • Schutzart Gerät: IP 20
  • Temperaturbereich Gerät: -5 °C - 45 °C
  • Lagertemperaturbereich: -25 °C - 55 °C
  • Transporttemperaturbereich: -25 °C - 70 °C
  • Maße (H x B x T): 90 mm x 54 mm x 64 mm
  • Teilungseinheit: 2
  • Bei Bedarf entnehmen Sie bitte die programmierbaren Funktionen aus der aktuellen Applikationsbeschreibung die Sie von unserer Internetseite www.busch-jaeger.de herunterladen können.
  • 1 TE ≙ 18 mm.
  • Nicht mehr verfügbar ab Dezember 2010.

Bestelldaten

Artikel-Nr:6197/11-102
Bestell-Nr:2CKA006198A0101
EAN:4011395033982
Zolltarifnummer:85176200
Preisgruppe:44
InfoblattDownload PDF

Downloads

Bedienungsanleitung
Technisches Handbuch
Software
Maßbild
Anschlussbild

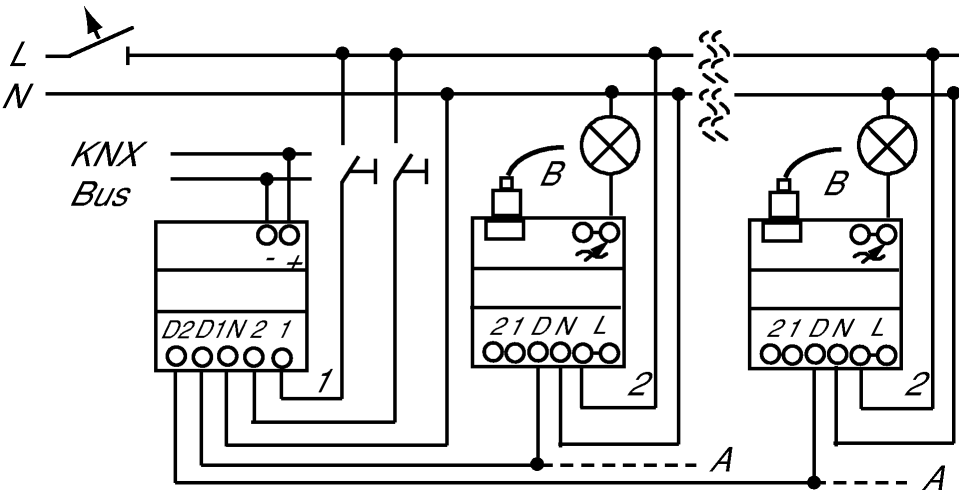

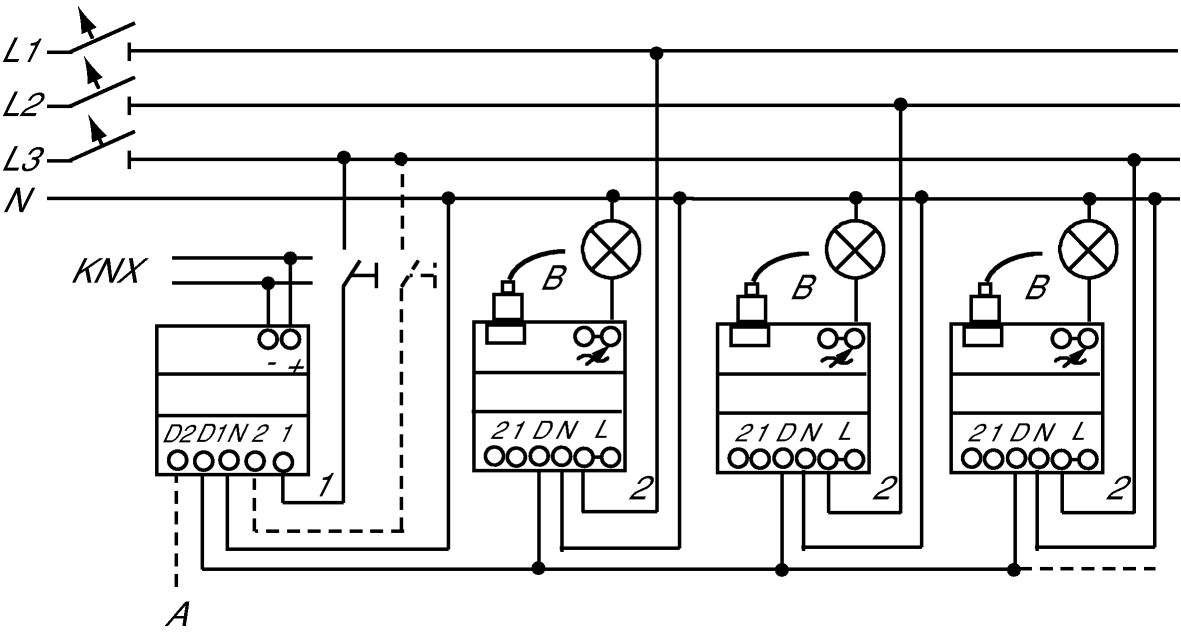

Steuerbaustein 2-fach 6197/11-10x (1) und Busch-Universal-Zentraldimmer® 6583 (2). Erweiterbar mit bis zu 6 Busch-Universal-Zentralbausteinen 6584 (B); erweiterbar um weitere 7 Dimmerkombinationen (A). Parallelbetrieb aller an D1 bzw. D2 angeschlossenen Dimmer.
